4-х валковые профилегибочные станки серии MC4P

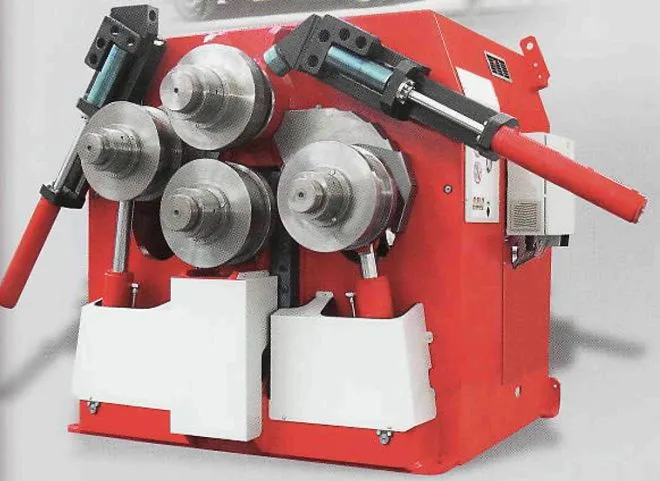

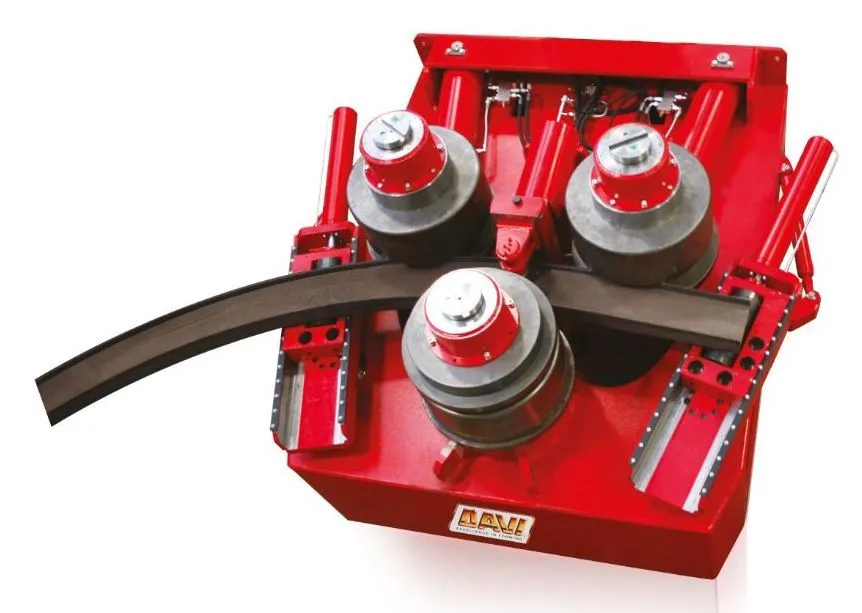

Новая четырехвалковая серия профилегибов DAVI наилучшим образом подходит для работы, благодаря возможности позиционирования нулевой точки относительно бокового вала. Как и четырехвалковые вальцы профилегибы серии MC4P обеспечивают наилучшее качество гибки, а также минимальную длину спрямленного края профиля.
Производитель: Davi

Новая четырехвалковая серия профилегибов DAVI наилучшим образом подходит для работы с ЧПУ, благодаря возможности позиционирования нулевой точки относительно бокового вала. Как и четырехвалковые вальцы профилегибы серии MC4P обеспечивают наилучшее качество гибки, а также минимальную длину спрямленного края профиля.

Особенности станка:

  • Независимое управление левого и правого гибочных роликов уменьшает до минимума спрямленный край профиля.
  • Все четыре вала имеют независимый привод, что дает превосходную подачу профиля с минимальным повреждением поверхности.
  • Три независимых гидравлических двигателя и три планетарных редуктора по одному для каждого вала, обеспечиваю наилучшую передачу вращающего момента и КПД.

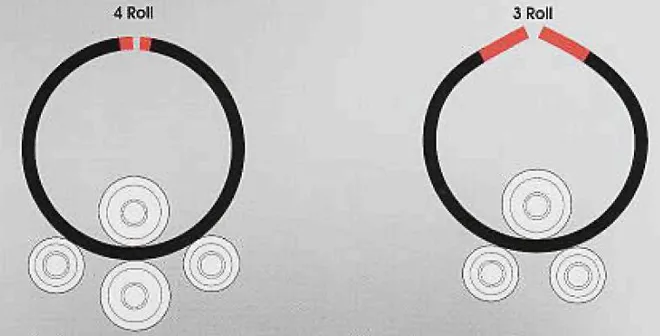

  • Боковые валы движутся по круговой траектории (технология PSG), что позволяет снизить энергозатраты при гибке, а также уменьшает спрямленный участок на концах детали, дает возможность получить меньший внутренний радиус (Øminверхнего вала x 1,1).
  • Автоматическая компенсация скорости вращения валов в зависимости от диаметра и сечения профиля
  • Горизонтальное, вертикальное и горизонтальное/вертикальное исполнение на выбор
  • Комплект наборных универсальных роликов




 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


МОДЕЛЬ MC4P 4311 MC4P 4314 MC4P 4318 MC4P 4320 MC4P 4326
 1.jpg a 100x25 -Ø700 125x32 -Ø1000 150x40 -Ø1400 175x45 -Ø1600 200x50 -Ø1800
 2.jpg a 200x35 -Ø600 220x50 -Ø1000 250x60 -Ø1400 320x65 -Ø1600 400x70 -Ø1800
 3.jpg a 60 -Ø600 80 -Ø1200 100 -Ø1500 115 -Ø1500 130 -Ø1800
 4.jpg a 75 -Ø900 90 -Ø1100 110 -Ø1200 130 -Ø1400 150 -Ø1500
 5.jpg a ** 100x12 -Ø1000 120x15 -Ø1300 150x16 -Ø1400 180x18 -Ø1800 200x25 -Ø2500
 6.jpg a ** 100x10 -Ø1000 120x13 -Ø1100 150x12 -Ø1500 180x15 -Ø2000 200x20 -Ø2000
 7.jpg a 100x12 -Ø800 120x15 -Ø1000 150x16 -Ø1000 180x18 -Ø1400 200x25 -Ø2500
 8.jpg a 100x10 -Ø800 120x13 -Ø1000 150x15 -Ø1200 180x15 -Ø1600 200x20 -Ø2000
 9.jpg a 100x12 -Ø1000 120x15 -Ø1000 150x16 -Ø1000 180x18 -Ø1400 200x25 -Ø2000
 10.jpg a* 120x50x4 150x50x5 180x70x8 200x75x8 230x100x10
 11.jpg a* 80x6 100x8 120x10 150x10 180x12
 12.jpg a ** 180x70 -Ø800 220x80 -Ø900 300x100 -Ø1100 360x150 -Ø1300 475x150 -Ø1500
 13.jpg a ** 180x70 -Ø1000 220x80 -Ø1100 300x100 -Ø1200 360x150 -Ø1600 475x150 -Ø2500
 14.jpg a ** 180x82 -Ø1000 220x98 -Ø1000 300x125 -Ø1100 360x145 -Ø1200 450x170 -Ø1500
 15.jpg a ** A 120 -Ø1000 A 150 -Ø1100 A 180 -Ø1100 A 220 -Ø2500 A 280 -Ø3000
 16.jpg b 140x3 -Ø2800 180x4 -Ø4000 220x4 -Ø5000 275x5 -Ø8000 324x5 -Ø10000
 17.jpg b 100x5,7 -Ø700 140x6 -Ø1400 170x7 -Ø2000 220x8 -Ø5000 273x10 -Ø8000
 18.jpg a **-c** 120x55 -Ø3000 150x60 -Ø4000 180x70 -Ø5000 220x80 -Ø7000 260x90 -Ø10000
 19.jpg a **-c** 120x58 -Ø3000 150x70 -Ø4000 180x82 -Ø5000 240x98 -Ø7000 300x125 -Ø4000
 20.jpg a **-c** A 100 -Ø3000 A 120 -Ø4000 A 160 -Ø5000 A 200 -Ø7000 A 240 -Ø9000
Момент сопротивления сечения 40 - 70 80 - 150 120 - 220 240 - 450 350 - 600
Ø валов, мм. 110 140/120 180/160 200/180 260/240
Ø роликов, мм. 315 390 470 560 680
Мощность, HP. 15 20 30 40 60
*Технические  характеристики  приведены  для  работы  со  сталью  с  пределом  текучести     240Н/мм2    и  пределом прочности 400 Н/ммпри работе в несколько проходов.
a = стандартные ролики
b = специальные ролики
c = специальное оборудование

*Из-за малой жесткости структуры этих полых профилей, диаметр зависит от деформации больше чем от мощности машины, чтобы уменьшить деформацию можно заполнить полость профиля песком или использовать специальную оснастку

  **  для  предотвращения  скручивания  полок  на  малых  диаметрах  необходим  специальный  инструмент  (вставки  для  роликов),  а  также  специальные боковые ролики..





Дополнительное оборудование:

 боковые.jpg Боковые  направляющие  валы  и  ролики,  служат  для  защиты  от  закручивания профиля по сечению.

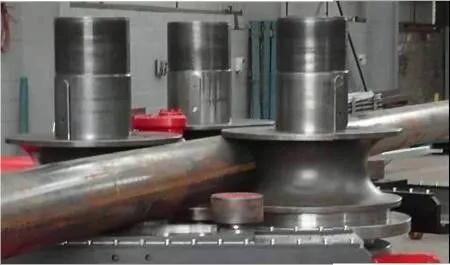

 специальны.jpg Специальные ролики и вставки
  Специальные поддержки для гибки больших диаметров



Системы контроля и индикации


устриндикацииположениябоковыхвалов.jpg Устройство индикации положения боковых валов и/или направляющих роликов

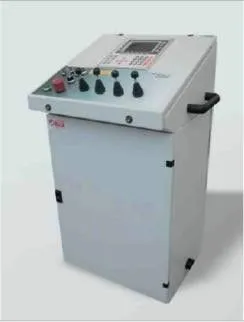

описание 5.7.jpg Описание:
-         Графический монохромный дисплей 5.7”
-         Клавиатура для простого ввода программ EDITOR
-         Контроль 2 осей: Вертикальное движение правого и левого валов (X-Y)
-         6 дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси).
-         Память на 100 программ (24 шагов в каждой)
-         Порт RS232
дависмарт.jpg КОНТРОЛЛЕРЫ DAVI «SMART BASIC/PRO»
(продолжение технологии Roll-by-Wire)
Для серийного производства одной детали достаточно выполнить первую в ручном   режиме   в   это  время   контроллер  записывает   координаты   валов   и запоминает программу (режим Teach-In), которую при необходимости можно откорректировать вручную.
Версия    PRO    имеет    собственный   алгоритм   расчета   программы   по заданным  параметрам  и  характеристикам  (режим  Aided  Program  –  Режим Шаблонов).
Также   можно   создать   программу   в   ручном   режиме   по   координатам движения валов (режим Editor).
Описание:
-         Контролер и все кнопки управления встроены в переносную панель на колесах
-         Графический дисплей 5.2”
-         Клавиатура для простого ввода программ EDITOR
-         Контроль 4 осей: Вертикальное движение нижнего, правого и левого валов
+ось подачи: (X-Y), W,S
-         Неограниченное количество дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси).
-         Память на 1000 программ (50 шагов в каждой) Порты RS232, 2 USB, Ethernet
ЧПУ  DAVI  LEONARDO
  разработан  для  клиентов  которым  необходим быстрый  и  гибкий  переход  от  чертежей  к  рабочей  программе.  LEONARDO позволяет создавать рабочие программы:
1)   По   шаблонам   программы   ЧПУ,   простым   вводом   данных   профиля   и конечной  детали.  Программа  ЧПУ  автоматически  произведет  все  расчеты  и создаст полную программу гибки. 2) Пошаговым вводом произвольной формы (длина-радиус).   В   дальнейшем   производится   тестирование   программы   и корректировка (в случае необходимости).

ОПИСАНИЕ:
- 15” TFT цветной полноцветный дисплей, 17 алфавитно-цифровых названий программы.
- Клавиатура для простого ввода программ EDITOR
--  Контроль 4 осей: Вертикальное движение нижнего, правого и левого валов +ось подачи: (X-Y), W,S
-- Неограниченное количество дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси).
- Память на 5000 программ
- Процессор Industrial INTEL PENTIUM™
- Порты RS232, 2 USB, Ethernet, Compact Flash
