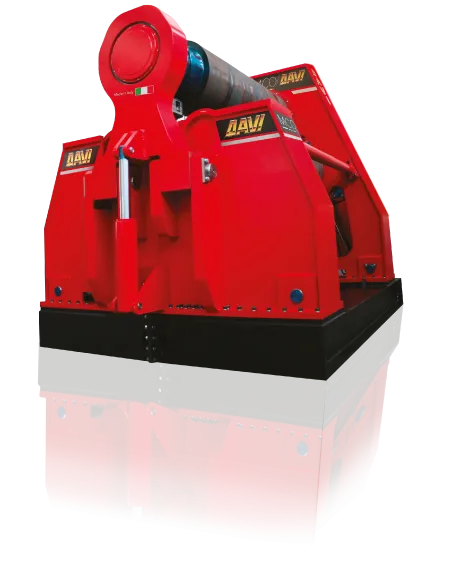

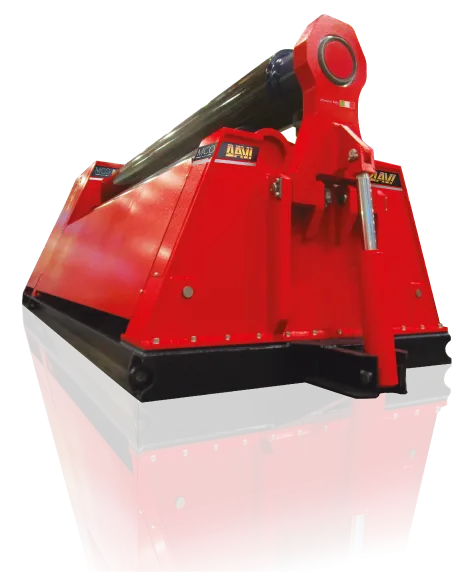

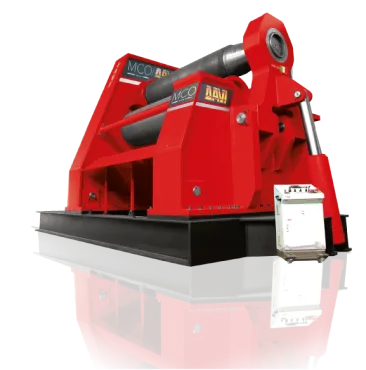

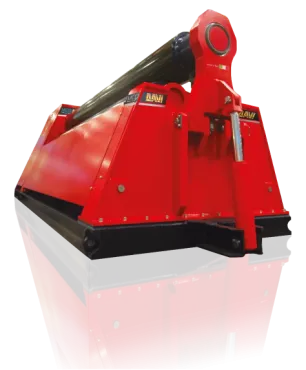

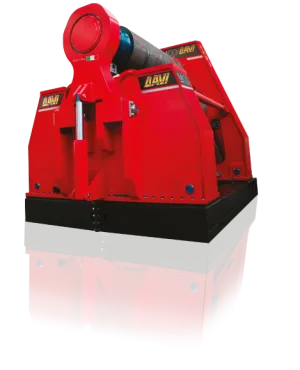

Гидравлические 3-х валковые листогибы серии MCO
3-х валковые листогибы DAVI серии МСО - это вальцы с двойным зажимом, потому что они выполняют подгибку обеих кромок листа без снятия листа с машины (что невозможно на вальцах ассиметричной конструкции с одинарным зажимом). Рекомендуются для малосерийного производства.
Производитель:
Davi
Валки устанавливаются на подшипниках с высокой допускаемой динамической нагрузкой, что обеспечивает минимальное трение и равномерное вращение валков при работе станка, как при минимальной, так и при максимальной нагрузке. Для обеспечения постоянной смазки и защиты от внешних загрязнений подшипники установлены в водонепроницаемом корпусе с консистентной смазкой на весь срок службы. Гидравлические приводы всех трех валков сдвоены с планетарными редукторами. Поскольку планетарные редукторы установлены непосредственно на валках, не происходит потери мощности. Электронная система контроля обеспечивает абсолютную параллельность валков. Использование передовых цифровых технологий и комплекса гидравлических устройств создают уникальную систему, обеспечивающую высочайший уровень точности.
Стандартное исполнение:
- Высокопрочный стальной корпус машины
- Электронный контроль параллельности SERVO-TRONIC снижает погрешность при изготовлении деталей, электронная система гарантирует точность работы на многие годы.
- Боковые валы движутся по круговой траектории (технология PSG), что позволяет снизить энергозатраты при гибке, а также уменьшает спрямленный участок на концах детали, дает возможность получить меньший внутренний радиус (Ømin=Øверхнего вала x 1,1).
- Система защиты от ошибок в комплексе «Roll By Wire»
- Крышка верхнего вала контролируется с помощью панели управления для того, чтобы легко освобождать гибочный материал и поднимать верхний валок.
- Машина не требует смазки за счёт использования закрытых подшипников (технология PLT),
- Индукционная закалка поверхности валов до твердости 50-62 HRC, а также их шлифовка и полировка.
| Модель* | Рабочая длина валов | Толщина вальцовки** | Толщина подгибки** | Ø верхнего вала | Мощность |
| мм | мм | мм | мм | л.с. | |
| MCO 2020 | 2050 | 10 | 8 | 205 | 10 |
| MCO 2024 | 2050 | 16 | 13 | 240 | 15 |
| MCO 2027 | 2050 | 20 | 16 | 270 | 20 |
| MCO 2029 | 2050 | 25 | 20 | 290 | 20 |
| MCO 2033 | 2050 | 32 | 28 | 330 | 30 |
| MCO 2037 | 2050 | 40 | 36 | 370 | 40 |
| MCO 2041 | 2050 | 50 | 42 | 410 | 60 |
| MCO 2527 | 2550 | 15 | 12 | 270 | 15 |
| MCO 2533 | 2550 | 22 | 18 | 330 | 20 |
| MCO 2535 | 2550 | 28 | 25 | 350 | 30 |
| MCO 2539 | 2550 | 36 | 32 | 390 | 40 |
| MCO 2545 | 2550 | 45 | 38 | 450 | 60 |
| MCO 3028 | 3100 | 13 | 10 | 280 | 15 |
| MCO 3030 | 3100 | 15 | 12 | 300 | 15 |
| MCO 3034 | 3100 | 20 | 16 | 340 | 20 |
| MCO 3037 | 3100 | 25 | 22 | 370 | 30 |
| MCO 3041 | 3100 | 34 | 30 | 410 | 40 |
| MCO 3045 | 3100 | 40 | 35 | 450 | 60 |
| MCO 3053 | 3100 | 52 | 45 | 530 | 75 |
| MCO 3060 | 3100 | 70 | 58 | 600 | 100 |
*В таблице представлены не все доступные модели
**Параметр указан при гибке стали с пределом текучести 240 Н/мм2 при ширине листа равной длине вала и Ø=5хØверхнего вала
Системы контроля и индикации
|
|
Устройство индикации положения боковых валов |
|
|
КОНТРОЛЛЕР DAVI «EASY PRO»
Контроллер записывает координаты боковых валов и запоминает их, координаты при необходимости можно откорректировать вручную. Все движения активируются кнопкой СТАРТ, а вращение осуществляется посредством наклона джойстика Описание: - Контролер и все кнопки управления встроены в переносную панель на колесах - Графический монохромный дисплей 5” - Контроль 4 осей: Вертикальное движение боковых валов (X-Y), наклон валов (KX-KY). - Память на 100 программ (24 шагов в каждой) - Порт RS232
|
|
|
Дистанционный сервис (соединение с сервисным центром DAVI посредством модема для анализа ошибок, диагностики, помощи и обновления программного обеспечения) |
Дополнительное оборудование
|
|
Пакет для гибки конусов включающий специальный упор, а также наклон боковых валов управляемый с контрольной панели |
|
|
Центральная поддержка: защита от прогиба листа под собственным весом и нахлестки листа в процессе вальцовки. Имеет гидравлический привод и защиту от перегрузки. |
|
|
Боковая поддержка для цилиндров и конусов, Предотвращает раскрытие конусов и обечаек на больших диаметрах. |
|
|
Для удобства подачи листа DAVI предлагает приводные столы 2,4,6,8…14 метров. |
