Внешнее измерительное устройство «Пирамида» Пумори

Внешнее измерительное устройство «Пирамида» Пумори

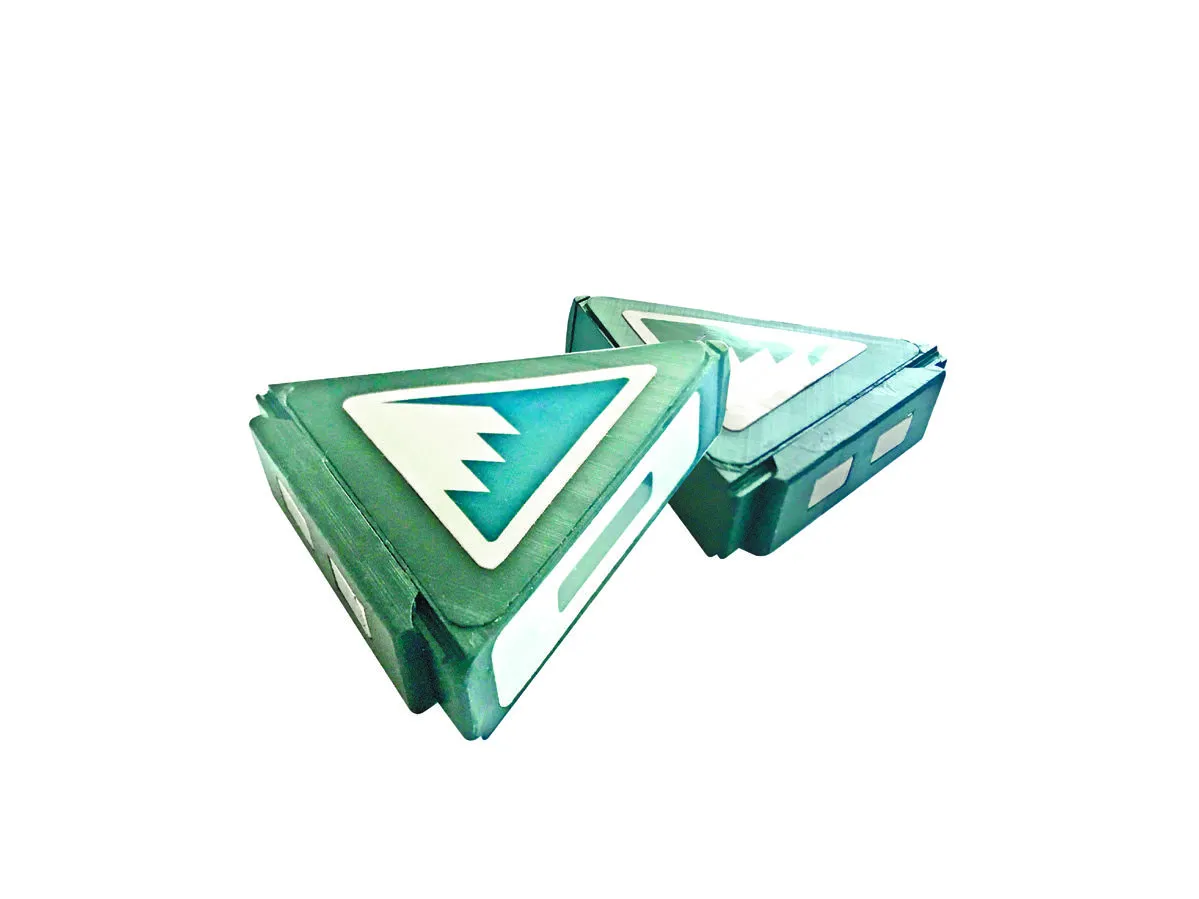

Универсальное многофункциональное измерительное устройство для оценки перемещений элементов технологической оснастки, позволяющее превратить обыкновенную механическую расточную головку в электронную головку с цифровой индикацией.

Предназначено и применяется для:

  • Измерения взаимного перемещения металлических элементов  с точностью до 0,5 мкм.
  • Индикации перемещения инструментальных систем с точностью  до 1 мкм/диаметр.
  • Наладки инструмента, станочной оснастки.

Технические данные:

  1. Диапазон измерения: ±5 мм.
  2. Дискретность измерения: 0,5 мкм.
  3. Габаритные размеры: 56 х 40 х 12 мм.
  4. Масса: 50 г.

Методика применения:

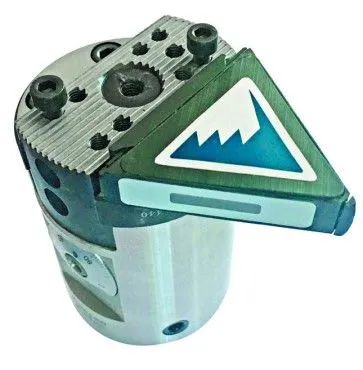

  • Измерительный блок IS1000.63 подносится симметрично к  месту пересечения ползуна и планки расточных головок.
  • Магниты измерительного блока автоматически прикрепляют  его корпус к планке расточной головки и к ползуну. Тем самым  исключаются самопроизвольные проскальзывания ползуна  измерительного блока по расточной головке.
  • Измерительный блок включается нажатием на кнопку.
  • При подаче ползуна головки, измерительный блок с  дискретностью 1 мкм/диаметр показывает перемещение  инструмента  расточной головки.
  • При отсоединении измерительного блока срабатывает сигнал  оповещения. Аналогичный сигнал оповещает о  разряде  батареи или о неисправностях электроники.
  • При отсутствии любого движения у измерительного блока  происходит автоматическое выключение индикации монитора  через 30 сек.

Направления применения:

  • Для работы с механической расточной головкой.
  •  Для работы с токарными блоками.
  •  Для работы с план-суппортами.
  • Для высокоточной наладки токарных, фрезерных станков и  приспособлений.
  • Для других специфичных измерительных операций.
