Обзор токарного станка с ЧПУ Okuma Genos L3000

Обзор токарного станка с ЧПУ Okuma Genos L3000

Многофункциональные станки серии Genos сочетают в себе превосходные характеристики, обеспечивающие высокую точность обработки, гарантированную жесткость, простоту в эксплуатации и конкурентоспособную цену.

Подберите модификацию станка, соответствующую вашим целям

Доступны модели с различным расстоянием между центрами для станков с токарной револьверной головкой или многофункциональной, с приводным инструментом.

genos l 3000-e1.jpg


Шпиндель    Револьверная головка Задняя бабка    РМЦ
GENOS L3000-e (L)   3,800 мин-1
JIS A2-8
22/15 кВт
(20 мин/постоянный)
 Револьверная головка V12      МТ № 5
Программируемая
 500, 1,100
GENOS L3000-e (M)    Многофункциональная V12 VDI
[Многофункциональная V12 Радиальная]
450, 1,000
GENOS L3000-e (MY) 450, 1,000

Мощный, компактный и простой в эксплуатации

Стабильная, высокая точность обработки и выдающаяся производительность в сочетании с компактной конструкцией. Станки серии Genos L успешно решают задачи, предъявляемые токарному оборудованию в части высокой обрабатывающей способности, точности и удобства: лучшая производительность и максимальная простота использования.

Соответствует требованиям по мощности, точности и производительности

  1. Мощный мотор-шпиндель минимизирует возникновение вибраций, обеспечивая высокую точность во время обработки.
  2. Жесткая конструкция станка и использование направляющих скольжения позволяют выполнять силовое резание.
  3. Программируемая задняя бабка сокращает время наладки и автоматически производит центровку и поджим заготовки.

Простота обслуживания позволят операторам сосредоточиться на работе

Удобный доступ к узлам в зоне технического обслуживания. Компоновка станка позволяет с легкостью осуществлять ежедневный профилактический осмотр.

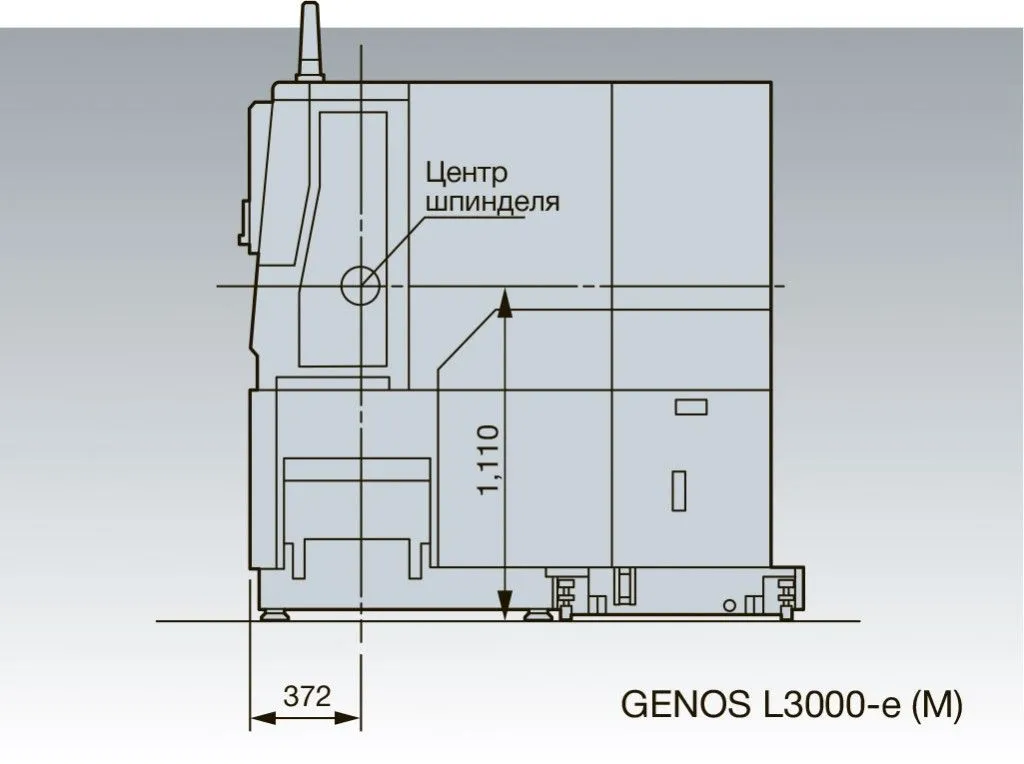

Удобное расположение шпинделя  Без имени-1.jpg   Простой и удобный доступ к шпинделю уменьшает нагрузку на оператора при загрузке/выгрузке заготовки.

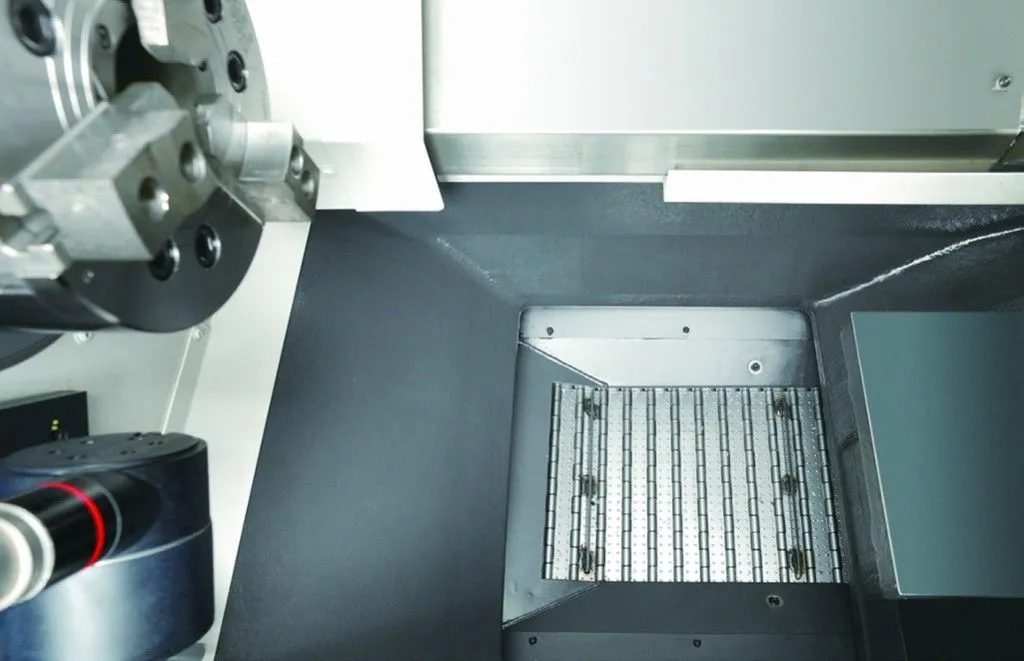

Превосходное удаление стружки  GENOS L2000-e_L3000-e_E-25.jpg   Отверстие для удаления стружки в 2 раза больше, чем было в предыдущих моделях, что позволяет сократить время, необходимое оператору на очистку станка.

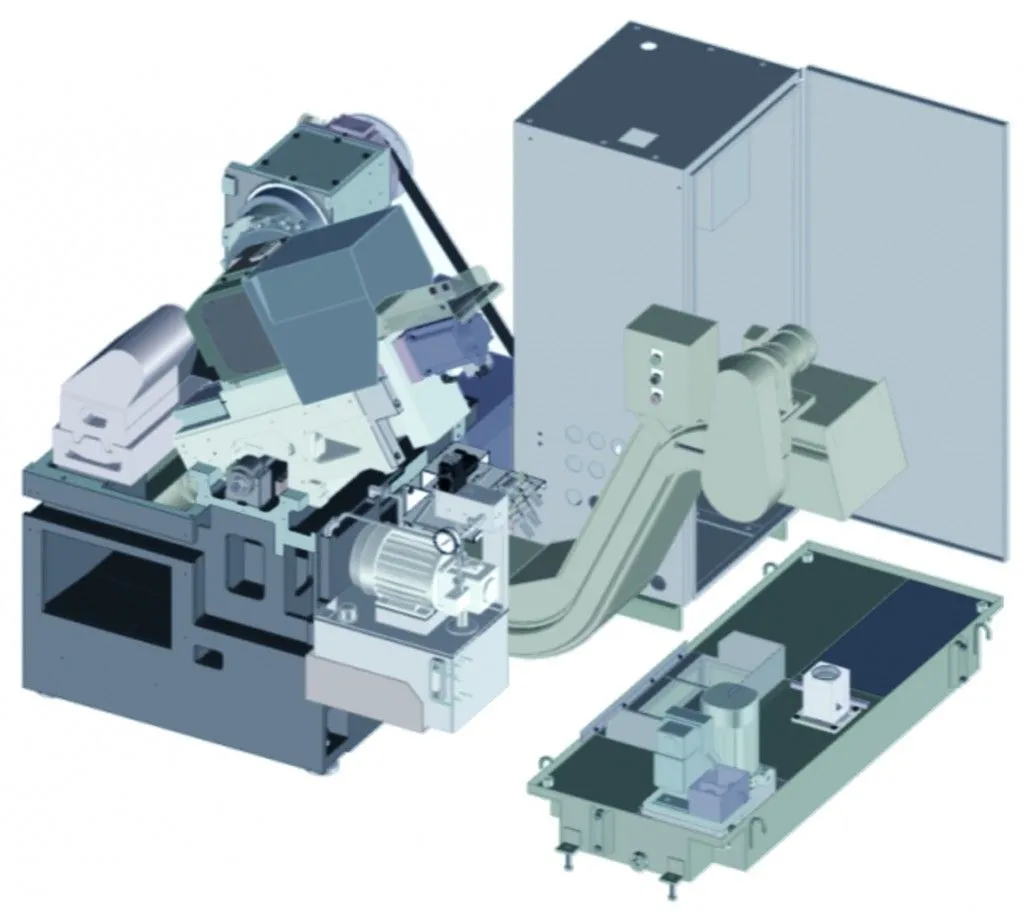

Простое обслуживание  GENOS L2000-e_L3000-e_E-26.jpg   Система подачи и очистки СОЖ выполнена в виде отдельного подкатного резервуара со стружкосборником, который располагается под шкафом управления и не занимает дополнительные производственные площади.

Высокоточное фрезерование

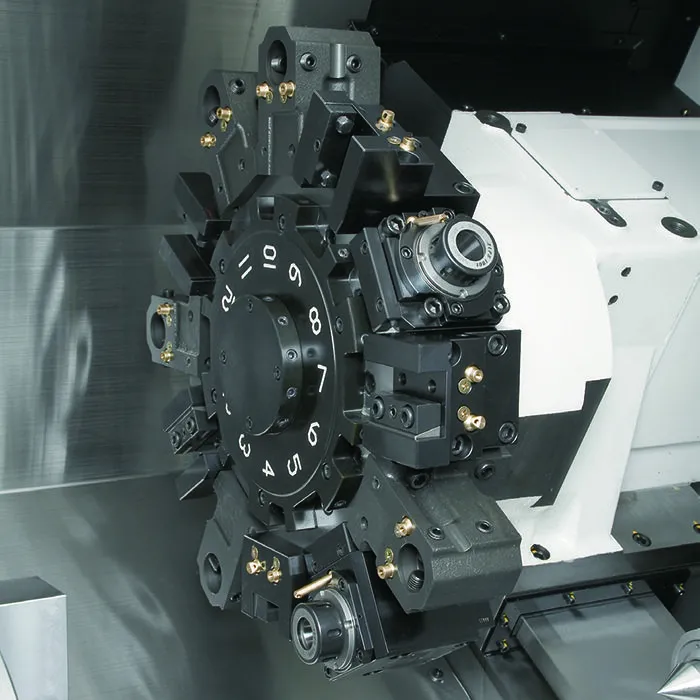

Модификация с многофункциональной револьверной головкой V12 и приводным инструментом используется для выполнения фрезерных операций. На станках Genos  L3000-e доступны два типа многофункциональной головки: радиальная, либо VDI.
 Без имени-2.jpg
Радиальная многофункциональная револьверная головка V12
(опция)

Упрощенное крепление обрабатываемых деталей типа вала

Для управления задней бабки используется сервопривод задней бабки NC. Перемещение и усилия поджима могут быть заданы с помощью программных команд, что значительно повышает удобство использования. Таким же образом можно легко изменить настройки.

Характеристики задней бабки

Характеристики GENOS L3000-e
Усилие поджима 1.0-5.0 кН
Ускоренная подача 12 м/мин
Подвод 10 м/мин
Отвод 12 м/мин

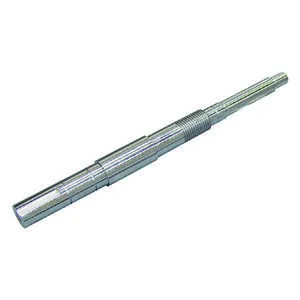

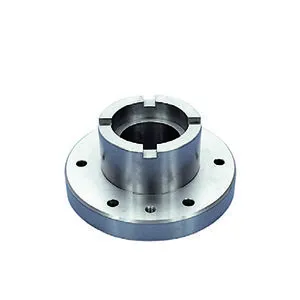

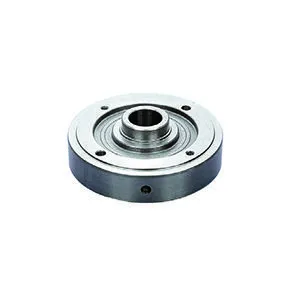

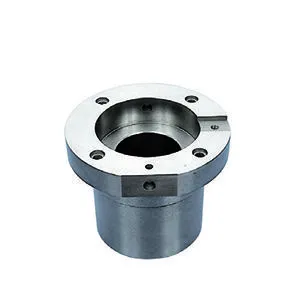

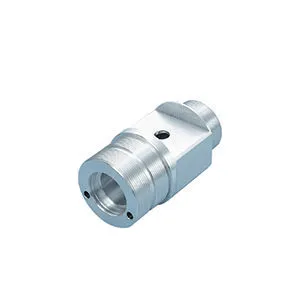

Примеры обработки деталей

 GENOS L2000-e_L3000-e_E-11_300.jpg  GENOS L2000-e_L3000-e_E-12_300.jpg  GENOS L2000-e_L3000-e_E-13_300.jpg  GENOS L2000-e_L3000-e_E-14_300.jpg  GENOS L2000-e_L3000-e_E-15_300.jpg

Спецификация

Технические характеристики GENOS L3000-e (L)        GENOS L3000-e (M)
Модификация

Ед. изм.

T C DBC 500

C DBC 1,100

T



C DBC 500

 C DBC 1,100
Рабочие характеристики
Макс. Ø заготовки над станиной мм Ø 520
Макс. Ø диаметр обработки мм        Ø 340       Ø 300
Макс. длина обработки мм

Перемещение по осям
Ось X/Z мм 235/520    235/1144   235/520 (радиальный: 460)  235/1144 (радиальный: 1050)
Ось C град                -  360
Шпиндель

Скорость шпинделя  мин-1 38 - 3800
Присоединительный торец   JIS A2-8
Ø отверстия шпинделя   мм

Ø 80

Ø переднего подшипника
 мм

Ø 120

Нижняя револьверная головка
Тип револьверной головки     V12 V12 VDI
Количество инструментов  шт

12

Хвостовик инструмента для наружной обработки мм

25 x 25


Диаметр хвостовика инструмента для внутренней обработки  мм Ø 40
Вращение револьверной головки  сек/пов 0.3 / 1

0.1 / 1


Подача
Скорость быстрых перемещений X/Y  м/мин  25 / 30
Скорость быстрых перемещений C   мин-1  - 12      - 12
Резание (X-Z)  0.001 - 1000

Задняя бабка

Присоединительный конус пиноли

-


     MT No.5



 -

MT No.5
Перемещения задней бабки мм

-

400

900

-

400 900
Моторы
Основной шпиндель  кВт                       22 / 15
Приводной инструмент  кВт

-


 7.0 / 3.3
Привод подачи по осям X/Z  кВт 2.8 / 3.5
Перемещения задней бабки  кВт                              -

   2.9      -    2.9
Насос подачи СОЖ  кВт                    0.55/0.75
Габариты станка
Высота мм                    1791  1792        1791

1792

Габариты Д х Ш мм      2280 х 1870

2545 х 1870 3560 х 1983

2280 х 1870

2545 х 1870 3560 х 1983
Вес станка  кг

4700

5000

Зависит от комплектации

Зависит от комплектации

4700

5000

ЧПУ
Система ЧПУ станка

OSP-P300LA-e



Подробное описание оборудования, опции, стоимость и условия поставки уточняйте в отделе металлорежущего оборудования: +7 (812) 670-70-26 или по адресу электронной почты marketing@pumorinw.ru
