Основные компоненты листогибочных прессов

Листогибочные прессы — незаменимый инструмент: с их помощью изготавливают буквально всё — от сложных автомобильных деталей до надёжных элементов архитектурных конструкций. В сердце конструкции каждого листогиба находятся ключевые узлы: станина (нижняя балка), ползун (верхняя балка), а также главные «рабочие лошадки» процесса — пуансон и матрица.

Вне зависимости от типа привода — механического, пневматического, гидравлического или сервоэлектрического — задача у любого листогибочного пресса одна: придать металлу нужную форму с высочайшей точностью. Благодаря такой точности каждый изгиб полностью соответствует заданным параметрам — а это критически важно для сохранения качества и эффективности ваших проектов.

Что такое листогибочный пресс и как он работает?

Листогибочный пресс — это специализированный станок, предназначенный для точной гибки листового или пластинчатого металла. Процесс выглядит так: заготовку зажимают между пуансоном (он закреплён на ползуне) и матрицей (она расположена на станине).

Большинство современных листогибов фиксируют металл в горизонтальном положении, а ползун воздействует вертикально — вдавливает металл в матрицу, формируя нужный угол.

Работа на листогибочном прессе включает несколько методов гибки, среди которых: свободная гибка (воздушная), доводка (нижний гиб) и чеканка.

Свободная гибка позволяет материалу соприкасаться всего с тремя точками — остриём пуансона и плечами матрицы. Благодаря этому можно создавать разные углы с помощью одного комплекта инструментов. Доводка и чеканка, напротив, требуют большего усилия, но обеспечивают более стабильное формирование угла.

На работу станка критически влияют такие факторы, как:

• тип материала;
• его толщина;
• тоннаж листогибочного пресса (усилие, которое способен развить станок).

Чтобы добиться нужных параметров гиба, операторы часто используют специализированные инструменты — например, радиусные матрицы, U‑образные матрицы — и применяют технику отбортовки.

Каковы основные компоненты листогибочного пресса?

Разберём ключевые элементы, которые составляют основу любого листогибочного пресса:

1. Рама. Жёсткая конструкция, чаще всего С‑образной формы, — это «скелет» листогиба. Она обеспечивает надёжную опору для всех основных узлов и гарантирует устойчивость станка во время работы.
2. Ползун (верхняя балка). Расположен вертикально и отвечает за вдавливание пуансона в металл. Этот элемент играет ключевую роль в процессе гибки: от точности его движения зависит качество результата.
3. Станина (нижняя балка). Выступает в роли неподвижной платформы: на ней закреплена матрица. Станина критически важна для правильного позиционирования и поддержки заготовки — без неё невозможно добиться точного угла гиба.
4. Боковые стойки. Это вертикальные пластины, образующие боковые стороны пресса. Они повышают общую жёсткость и устойчивость конструкции — без надёжных стоек станок может «гулять» при больших нагрузках.
5. Гидравлический или механический привод. В зависимости от типа пресса этот механизм создаёт необходимое усилие для гибки. В гидравлических моделях обычно используются синхронизированные цилиндры, а в механических — система с кривошипом или маховиком.
6. Электрическая система. Включает двигатели, приводы и панели управления. Эта система отвечает за питание и контроль движений станка, обеспечивая плавную и стабильную работу всех узлов.
7. Оснастка (пуансоны и матрицы). Именно эти компоненты формируют заготовку при каждом изгибе. Пуансоны и матрицы должны изготавливаться с высокой точностью — от их качества напрямую зависит соответствие конечного изделия заданным параметрам.
8. Система заднего упора. Важнейший элемент для точной работы: он помогает правильно позиционировать заготовку перед каждым гибом. Благодаря заднему упору оператор может многократно получать одинаковые углы без дополнительной подгонки.
9. Механизм компенсации прогиба (кроунинг). Этот компонент компенсирует возможный прогиб балок во время гибки — особенно актуально для длинных заготовок. Благодаря кроунингу угол гиба остаётся равномерным по всей ширине детали, что критично для сложных и ответственных проектов.

Из каких механических компонентов состоит листогибочный пресс?

Чтобы выполнять точные гибы в сложных задачах металлообработки, все механические компоненты листогибочного пресса должны работать слаженно. Это особенно важно для таких отраслей, как автомобилестроение и аэрокосмическая промышленность, где точность имеет первостепенное значение.

Рама

Рама листогибочного пресса — это не просто конструкция, а фундамент, который выдерживает интенсивные и повторяющиеся операции гибки. Обычно её изготавливают из толстых высокопрочных стальных листов. В состав рамы входят боковые пластины и основание, обеспечивающие устойчивость при высоких нагрузках.

Есть два основных типа конструкции:

• С «С‑образным» проёмом — такие рамы подходят для обработки крупных или нестандартных заготовок.
• Закрытого типа — обеспечивают более высокое усилие (тоннаж) и используются для тяжёлых операций гибки.

Ползун (верхняя балка)

Ползун, или верхняя балка, — один из ключевых узлов пресса. Именно он передаёт усилие, необходимое для гибки металла. Для прочности и долговечности его изготавливают из особо прочной стали.

Движение ползуна может обеспечиваться гидравлическим или механическим приводом. В современных листогибах часто используется ЧПУ (числовое программное управление) — это позволяет контролировать перемещение с точностью до долей миллиметра. Такая точность критически важна при крупносерийном производстве, где каждый изгиб должен быть идентичен предыдущему.

Станина (нижняя балка)

Станина, или нижняя балка, выступает противовесом ползуну. Она неподвижна и служит надёжной опорой для матрицы. Чтобы углы гиба были точными по всей длине заготовки, станина должна быть идеально параллельна ползуну.

В современных конструкциях листогибов предусмотрены механизмы компенсации прогиба (кроунинг). Они нивелируют возможный прогиб станины при тяжёлых нагрузках, сохраняя точность и качество гиба.

Боковые стойки

Боковые стойки — это массивные вертикальные пластины, которые надёжно соединяют верхнюю балку (ползун) и станину. Обычно их приваривают к основанию и поперечным балкам, создавая жёсткий каркас, необходимый для точной гибки.

Эти элементы выполняют две важные функции:

• Обеспечивают правильное направление движения ползуна, предотвращая боковые отклонения в процессе гибки.
• Определяют «ширину зева» (throat width) — максимальное расстояние между стойками. От этого параметра зависит максимальная ширина заготовки, которую можно обработать на станке.

Важные нюансы:

• Некоторые модели имеют вырезы или открытую конструкцию («open‑throat»), что позволяет работать с длинными листами.
• Регулярное обслуживание боковых стоек напрямую влияет на точность пресса и продлевает срок его службы.

Какие компоненты гидравлической системы входят в состав листогибочного пресса?

Гидравлические системы наделяют листогибочные прессы высокой эффективностью и стабильным усилием — без этого невозможно добиться качественной гибки металла. Разберём ключевые компоненты такой системы подробнее.

Источник питания

В основе гидравлической системы — электродвигатель, соединённый с гидравлическим насосом. Он преобразует электрическую энергию в гидравлическое давление, заставляя рабочую жидкость циркулировать по системе под давлением.

Мощность двигателя (обычно измеряется в киловаттах, кВт) подбирают так, чтобы она соответствовала максимальным требованиям к гибке конкретного пресса.

Некоторые модели оснащены несколькими насосами или частотно‑регулируемыми приводами — это помогает оптимизировать энергопотребление и адаптировать работу станка под разные задачи.

Важно, чтобы двигатель обладал достаточной мощностью: это гарантирует плавную работу и продлевает срок службы гидравлических компонентов.

Гидравлический насос

Насос — это «сердце» гидравлической системы. Он создаёт давление в жидкости и подаёт её в цилиндры, которые приводят в движение ползун.

В зависимости от требуемого давления и точности используют разные типы насосов:

• Шестерённые насосы — подходят для умеренных давлений.
• Поршневые насосы — предпочтительны для высоких давлений и более точного контроля потока жидкости.
• Насосы с переменным рабочим объёмом — в продвинутых системах они регулируют расход в зависимости от нагрузки, повышая общую эффективность.

Регулярное обслуживание критически важно: проверяйте систему на утечки, посторонние шумы и резкие скачки температуры — это поможет сохранить надёжность и производительность насоса.

Клапаны

Клапаны контролируют давление, направление и поток гидравлической жидкости. Благодаря им ползун движется точно в соответствии с требованиями к каждой операции гибки.

Основные типы клапанов:

• Направляющие клапаны — регулируют путь жидкости, позволяя ползуну опускаться для гибки или возвращаться в исходное положение.
• Предохранительные клапаны — сбрасывают жидкость, если давление превышает безопасный уровень, предотвращая перегрузку системы и поломки.
• Регуляторы расхода — позволяют настраивать скорость движения ползуна, адаптируя её под разные типы и толщины материалов.

Гидравлические цилиндры

Цилиндры — это «мускулы» гидравлической системы: они преобразуют давление жидкости в механическое усилие, двигающее ползун.

Ключевые особенности:

• Синхронизация. Обычно используются два цилиндра, расположенных по бокам пресса. Это обеспечивает равномерное распределение усилия и точность гиба.
• Типы цилиндров. Односторонние создают усилие только в одном направлении (вниз), а двусторонние могут работать и вниз, и вверх — это даёт больший контроль над процессом гибки.
• Обслуживание. Важно следить за целостностью уплотнений и правильной установкой цилиндров: это предотвращает утечки и неравномерное давление, которые могут привести к браку и снижению эффективности станка.

Гидравлический контур

Гидравлический контур — это сеть шлангов, труб и фитингов, которая направляет поток жидкости от насоса к цилиндрам и обратно. Грамотно спроектированный контур обеспечивает:

Минимизацию потерь давления — плавный переход и стабильный поток без значительных потерь.

Наличие ключевых элементов, таких как гидроаккумуляторы (для хранения жидкости под давлением) и охладители (для регулирования температуры жидкости). Это стабилизирует работу системы при разных нагрузках.

Регулярные проверки на утечки и износ — залог бесперебойной работы пресса.

Система смазки и охлаждения

Чтобы предотвратить перегрев и износ движущихся частей, необходима исправная система смазки и охлаждения. Она включает:

Гидравлические жидкости. Они не только передают усилие, но и смазывают компоненты системы, а также отводят тепло, выделяющееся при работе.

Охладители. В систему часто встраивают теплообменники или вентиляторы, поддерживающие оптимальную температуру жидкости (обычно ниже 70 °C). Это предотвращает термическое разрушение гидравлической жидкости.

Фильтрующий элемент

Чистота гидравлической жидкости крайне важна: загрязнения (металлическая стружка, пыль, влага) могут серьёзно повредить компоненты системы. Фильтры удаляют эти частицы, защищая оборудование.

Регулярная замена и проверка фильтров продлевают срок службы гидравлической системы, сохраняя точность и эффективность работы листогибочного пресса.

Какие компоненты электрической системы входят в состав листогибочного пресса?

Электрические системы — основа точного управления и эффективной работы листогибочного пресса. Разберём ключевые компоненты подробнее.

Система управления

Система управления — это «мозг» пресса. Чаще всего она включает ЧПУ (числовое программное управление) или НЦ‑системы (числовое управление). Система считывает данные с датчиков и эффективно управляет движением ползуна и положением заднего упора, корректируя углы гибки в соответствии с настройками оператора.

Оператор вводит в систему такие данные, как:

• геометрия детали;
• толщина материала;
• требуемые углы гибки.

Система рассчитывает и выполняет необходимые действия. Продвинутые системы могут хранить несколько программ гибки — это повышает повторяемость операций и сокращает время на переналадку станка для будущих задач.

Обратная связь в реальном времени от линейных шкал или энкодеров позволяет точно корректировать положение ползуна, компенсируя упругую деформацию (так называемый «отскок» металла). Благодаря этому каждый изгиб получается точным.

Двигатели и приводы

Двигатели и приводы — ключевые компоненты, обеспечивающие движение узлов пресса.

Электродвигатели приводят в действие гидравлические насосы, которые управляют движением ползуна, а также перемещают задний упор — он точно позиционирует металлический лист.

В сервоэлектрических листогибах используются серводвигатели, которые напрямую приводят в движение ползун через механические соединения (ремни, шкивы или шарико‑винтовые пары). Это обеспечивает высокую точность и энергоэффективность.

Приводы регулируют скорость и крутящий момент двигателей, подстраивая выходную мощность под текущие задачи. Частотно‑регулируемые приводы (ЧРП) дополнительно повышают энергоэффективность: они меняют скорость двигателя в зависимости от нагрузки, снижая потребление электроэнергии и износ механических компонентов.

Электрические панели и проводка

Электрические панели — это центральные узлы, где размещаются различные компоненты: автоматические выключатели, реле и контакторы. Они распределяют питание по всему прессу и защищают систему от перегрузок.

Организованная и чётко промаркированная проводка внутри панелей критически важна для быстрого поиска неисправностей и удобного обслуживания.

В панелях часто устанавливают ПЛК (программируемые логические контроллеры) или ЧПУ‑контроллеры, которые взаимодействуют с пользовательским интерфейсом станка. Регулярные проверки необходимы, чтобы исключить ослабленные соединения или признаки перегрева — они могут привести к сбоям в работе.

Для защиты чувствительной электроники от загрязнений (пыли, металлической стружки) используют специальные защитные кожухи.

Человеко‑машинный интерфейс (ЧМИ / HMI)

Человеко‑машинный интерфейс (ЧМИ) — это главный канал взаимодействия оператора с прессом. Современные ЧМИ обычно оснащены интуитивными сенсорными экранами: с их помощью легко вводить параметры гибки и быстро ориентироваться в меню.

Интерфейс отображает важную диагностическую информацию и отслеживает производственные показатели:

• углы гибки;
• время цикла.

Возможность сохранять и загружать заранее запрограммированные последовательности операций не только снижает вероятность ошибок, но и значительно сокращает время наладки.

Некоторые ЧМИ предлагают дополнительные функции, например 2D‑ или 3D‑симуляцию гибки. Это позволяет:

• визуализировать конечную форму изделия;
• выявить возможные точки столкновения до начала реального производства.

Такой уровень взаимодействия помогает операторам добиваться высокой производительности, сохраняя точный контроль над процессом гибки.

Системы безопасности

• Безопасность — приоритет при работе с листогибочными прессами. Электрическая система включает несколько механизмов защиты оператора и оборудования:
• Световые завесы. Излучают инфракрасные лучи: если луч прерывается, ползун немедленно останавливается — это предотвращает несчастные случаи.
• Защитные ограждения. Физические барьеры ограничивают доступ к движущимся частям пресса, повышая безопасность.
• Аварийные кнопки остановки. Расположены в удобных местах вокруг станка. Позволяют быстро отключить питание и остановить все движения в экстренной ситуации.
• Клапаны контроля давления. Предотвращают избыточное давление в гидравлической системе: автоматически сбрасывают жидкость, если давление превышает заданные пределы.
• Двухручное управление. Требует от оператора задействовать обе руки для активации ползуна. Это удерживает руки оператора вдали от опасных зон во время работы станка.

Какова роль инструментальной системы в листогибочном прессе?

Система оснастки в листогибочном прессе состоит из верхнего пуансона и нижней матрицы — они совместно воздействуют на металлический лист, формируя изгибы. От этой системы напрямую зависит качество и точность гибки.

Выбор оснастки зависит от нескольких факторов:

• толщины материала;
• требуемого радиуса гиба;
• объёма производства;
• геометрии изготавливаемой детали.

Грамотно подобранная оснастка обеспечивает эффективную работу пресса: снижает износ узлов и повышает производительность.

Какие бывают типы оснастки для листогибов?

Оснастка листогибочного пресса представлена разными типами инструментов — каждый подходит для конкретных задач в зависимости от толщины материала, радиуса гиба и формы детали. Разберём основные виды.

V‑образная матрица (V‑Die)

Самый универсальный и распространённый инструмент для листогибов. Позволяет получать разные углы гибки — они регулируются глубиной погружения пуансона в матрицу.

Этот инструмент незаменим для большинства стандартных задач в разных отраслях: он эффективно работает с материалами разной толщины и радиусами гиба.

Пуансон с изогнутой шейкой (Gooseneck Punch)

Предназначен для деталей с глубокими фланцами или коробчатыми формами. Особенно полезен там, где ограничено вертикальное пространство.

Такой пуансон позволяет гнуть высокие боковые стенки без помех — идеально подходит для сложных изгибов, а также для изготовления корпусов и коробок.

Радиусная матрица (Radius Die)

Используется, когда нужно получить плавные изгибы или снизить концентрацию напряжений в металле. Создаёт закруглённые гибы — это важно для деталей с плавными переходами.

Часто применяется в аэрокосмической и автомобильной промышленности, где критически важна прочность изделия. Особенно ценна при работе с материалами, склонными к растрескиванию, или когда внешний вид гиба так же важен, как и его функциональность.

Инструмент для отбортовки (Hemming Tool)

Позволяет создавать загнутые и сплющенные швы: металл загибается сам на себя, образуя чистый и безопасный край.

Обычно используется при изготовлении корпусов или панелей, где нужны жёсткие и гладкие кромки — например, для повышения безопасности или улучшения внешнего вида изделия.

Смещённые матрицы (Offset Dies)

Позволяют выполнять два параллельных гиба одновременно, создавая Z‑образный профиль.

Незаменимы для деталей с замковыми соединениями или компактной сборкой — повышают эффективность на производственных линиях.

Специальная оснастка (Custom Tooling)

Изготавливается под конкретные задачи — особенно когда стандартные инструменты не подходят из‑за уникальной формы или требований к точности.

Такая гибкость критически важна в отраслях, где нужна высокая точность: например, в аэрокосмической и автомобильной промышленности.

Какие дополнительные компоненты улучшают функциональность листогибочного пресса?

Помимо основных механизмов гибки, в листогибочных прессах есть ряд дополнительных компонентов. Они повышают функциональность и точность станка, позволяя соответствовать разнообразным требованиям современного производства. Разберём ключевые из них.

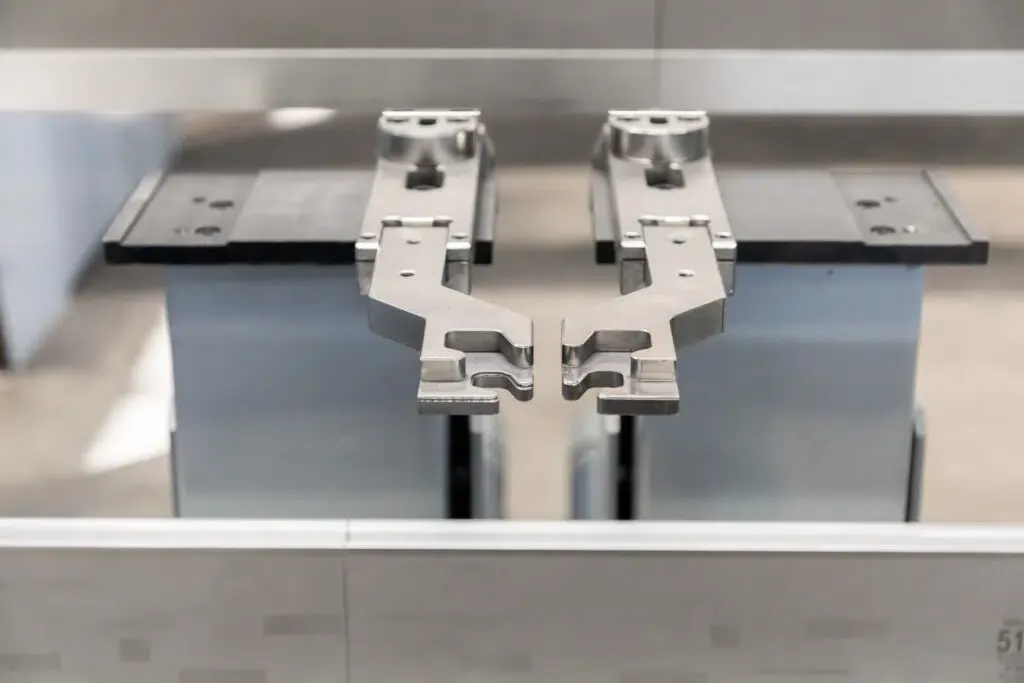

Система заднего упора

Система заднего упора — важнейший элемент для точной гибки металла. Она правильно позиционирует заготовку перед каждым изгибом.

Система может перемещаться по нескольким осям (X, R, Z и другим) и обычно приводится в движение серводвигателями — это обеспечивает высокую точность позиционирования.

Многоосевые упоры особенно полезны для деталей со сложными изгибами или разной глубиной гиба: каждый палец упора можно регулировать независимо.

Точность поддерживается с помощью датчиков и обратной связи — это гарантирует стабильность при крупносерийном производстве. Оператор задаёт настройки через интерфейс ЧПУ, благодаря чему каждая деталь получается идентичной предыдущей.

Механизм компенсации прогиба (кроунинг)

Механизм кроунинга компенсирует естественный прогиб, который возникает при нагрузке на ползун и станину. Без него заготовка может изгибаться неравномерно — особенно это заметно при гибке длинных деталей.

Есть два варианта регулировки:

• Ручная — с помощью маховика, который меняет опору нижней балки.
• Гидравлическая — автоматическая регулировка с помощью встроенных цилиндров, меняющих давление по длине станины.

Автоматизированная настройка критически важна для сохранения точности по всей ширине заготовки — она обеспечивает равномерные углы гиба. Это особенно актуально в отраслях с жёсткими допусками.

Передние поддерживающие рычаги

Передние рычаги нужны для работы с крупными или тяжёлыми металлическими листами. Они стабилизируют материал во время гибки, предотвращая провисание или смещение — а значит, сохраняют точность гиба.

Особенности конструкции:

• регулируются вдоль направляющих на станине — подходят для заготовок разных размеров и форм;
• оснащены регулируемыми упорами или роликами — помогают плавно подавать заготовку в станок.

Благодаря эффективной поддержке эти рычаги:

• повышают точность гибки;
• улучшают безопасность для оператора;
• снижают риск повреждения заготовки или оборудования.

Кран‑рукоять (поворотная рукоять)

Кран‑рукоять (её также называют поворотной или подвесной) повышает эргономику и функциональность листогибов. Обычно на ней закрепляют панель управления или небольшой блок управления. Рукоять свободно поворачивается — оператор может поднести интерфейс ближе во время настройки или проверки гиба.

Преимущества:

• удобсво доступа к элементам управления;
• снижение усталости оператора;
• быстрая перенастройка или корректировка параметров;
• оптимизация рабочего процесса.

Ножная педаль

Ножная педаль — важная эргономичная функция, позволяющая управлять циклами гибки без участия рук. Это даёт оператору возможность сосредоточиться на позиционировании и подаче заготовки.

Особенности:

• Многоступенчатое управление: лёгкое нажатие запускает медленное движение, полное нажатие — активирует рабочий ход гибки.
• Аварийная остановка: во многие педали встроена функция экстренного отключения — оператор может быстро среагировать на опасную ситуацию.
• Беспроводное или проводное исполнение: беспроводные педали минимизируют количество кабелей на рабочем месте, повышая безопасность и порядок в цехе.

Линейные шкалы

Линейные шкалы обеспечивают точность работы листогибочного пресса. Они в реальном времени измеряют положение ползуна или заднего упора и передают данные в систему ЧПУ или управления.

Ключевые особенности:

• обычно устанавливаются с обеих сторон пресса — это исключает перекос или неравномерное движение, влияющие на гибку;
• высокоточные модели достигают точности в микроны — это критично для стабильных углов гиба при серийном производстве;
• автоматически корректируют небольшие отклонения размеров детали или прогибы в процессе работы.

Благодаря линейным шкалам конечный продукт получается единообразным и точным — без брака из‑за человеческого фактора или механических погрешностей.

Чем отличаются различные типы листогибочных прессов по составу компонентов?

Разные типы листогибочных прессов отличаются конструкцией и возможностями — это влияет на их пригодность для тех или иных задач: от работы с тонким листом до тяжёлых промышленных операций.

Разберём, чем уникальны разные виды прессов и для каких задач они подходят лучше всего.

Тип листогиба/ Особенности	Принцип работы	Плюсы	Минусы	Где применяют
Механические листогибы	В основе работы - маховик и кривошипны механизм. Такие процессы ценят за скорость и точность гибки	высокая скорость работы, стабильная точность при серийных операциях	менее гибкое управление ходом ползуна, ограниченная мощность (тоннаж) по сравнению с другими типами	для серийного производства несложных деталей из листов средней толщины, где важна скорость и повторяемость операций
Пневматические листогибы	Работают за счет давления сжатого воздуха. Это простые и экономичные решения для легких задач.	простая конструкция, невысокая стоимость оборудования, легкость обслуживания	низкая мощность, не подходят для толстых и прочных материалов.	в мелкосерийном производстве, ремонтных мастерских, при работе с тонкими листами металла (до 1-2 мм), напрмер, для изготовления вентиляционных коробов или декоративных элементов
Гидравлические листогибы	Оснащены гидравлическими цилиндрами, которые создают мощное и контролируемое усилие гибки. Это универсальные станки для широкого спектра задач.	высокая мощность и широкий диапазон тоннажа, плавное и точное управление усилием и скоростью, подходят для разных толщин и типов металла, надежность и долговечность конструкции	более высокая стоимость по сравнению с пневматическими моделями, необходимость обслуживания гидравлической системы (масло, фильтры, уплотнения)	на промышленных предприятиях, в машиностроении, строительстве - везде, где требуется гибка толстых листов или сложных профилей
Сервоэлектрические листогибы	Приводятся в действие серводвигателями, которые напрямую управляют движением ползуна. Это современные, энергоэффективные решения.	высочайшая точность и повторяемость, энергоэффективность (потребляют энергию только при движении), тихая работа, отсутствие гидравлического масла (экологичность и чистота рабочего места), быстрое перенастраивание под новые задачи	самая высокая стоимость среди всех типов, сложность ремонтаи обслуживания электроники	в высокотехнологичных отраслях (аэрокосмическая, автомобильная промышленность), где критичны точность, чистота процесса и экономия энергии, идеальны для сложных программ гибки.

Как поддерживать и продлевать срок службы компонентов листогибочного пресса?

Регулярное обслуживание листогибочного пресса — залог его эффективной работы и высокого качества гибки. Правильный уход не только продлевает срок службы станка, но и сокращает простои из‑за поломок.

Разберём основные рекомендации, которые помогут поддерживать пресс в идеальном состоянии.

1. Содержите станок в чистоте
Регулярно очищайте оборудование от пыли, металлической стружки и других загрязнений. Особое внимание уделите:

• поверхностям оснастки (пуансонам и матрицам);
• линейным направляющим;
• датчикам.

Это предотвратит повреждения и сохранит точность гибки.

2. Смазывайте подвижные элементы
Наносите рекомендованные производителем смазочные материалы на все подвижные части:

• ползун;
• направляющие заднего упора;
• шарниры;
• подшипники.

Так вы обеспечите плавную работу узлов и снизите износ деталей.

3. Контролируйте гидравлическую жидкость
Соблюдайте график замены гидравлической жидкости, указанный производителем. Кроме того:

• регулярно проверяйте систему на утечки;
• следите за уровнем жидкости;
• поддерживайте чистоту масла.

Это критически важно для стабильной работы станка.

4. Проверяйте и выравнивайте оснастку
Периодически осматривайте пуансоны и матрицы:

• убедитесь, что на них нет трещин и износа;
• проверьте их взаимное выравнивание.

Несоосность может привести к неточным изгибам и повреждению оснастки.

5. Инспектируйте электрические системы
Уделяйте внимание электрооборудованию:

• подтягивайте электрические соединения;
• контролируйте температуру двигателей (перегрев — тревожный сигнал);
• проверяйте систему на наличие ошибок или скачков энергопотребления.

Своевременное выявление проблем поможет избежать серьёзных сбоев.

6. Проводите периодическую калибровку
Регулярная калибровка гарантирует точность работы пресса. Проверяйте:

• положение ползуна;
• настройки заднего упора;
• регулировки механизма компенсации прогиба (кроунинга).

Это особенно важно при переходе на новые типы заготовок или после длительного простоя.

7. Обучайте операторов
Убедитесь, что все операторы:

• прошли обучение по правильной эксплуатации станка;
• знают базовые правила технического обслуживания;
• понимают, как предотвратить случайные повреждения.

Грамотно обученный персонал снижает риск аварий и продлевает срок службы оборудования.

Какие наиболее распространенные проблемы возникают с компонентами листогибочного пресса и как их устранить?

Даже надёжное оборудование со временем может давать сбои. Разберём пять основных проблем с компонентами листогибочного пресса — и подскажем, как быстро их устранить, чтобы вернуть станок в строй и обеспечить его оптимальную работу.

Основные проблемы с компонентами листогибочного пресса	Причины	Как решить
Неточные изгибы	Чаще всего возникают из-за несоосного, изношенного или неправильно установленного инструмента (пуансона и матрицы)	регулярно проверяйте и калибруйте выравнивание пуансона и матрицы, своевременно заменяйте изношенную оснастку
Утечки в гидравлической системе или низкое давление	Износ уплотнений, повреждения соединений, низкий уровень гидравлической жидкости	регулярно осматривайте уплотнения и фитинги на наличие утечек, поддерживайте уровень гидравлического масла в норме, своевременно заменяйте изношенные уплотнения и шланги, следите за чистотой жидкости - загрязненное масло ускоряет износ компонентов
Повышенная вибрация станка	Дисбаланс нагрузки или износ компонентов приводного механизма (подшипников, валов, шестерен)	равномерно распределяйте нагрузку при гибке длинных деталей, регулярно проверяйте состояние механических частей, проводите плановое обслуживание привода и подвижных узлов, проверяйте крепление станка к фундаменту - ослабленные анкеры усиливают вибрацию
Несоосность заднего упора	Загрязнение направляющих, недостаток смазки, износ серводвигателей или механических направляющих	регулярно очищайте направляющие и пальцы заднего упора от пыли и металлической стружки, смазывайте подвижные элементы согласно регламенту, калибруйте положение заднего упора, проверяйте работу серводвигателей и энкодеров - они отвечают за точность позиционирования
Проблемы с электрооборудованием (ошибки ЧПУ, скачки напряжения)	Ослабленные соединения, перегрев компонентов, несоответствие напряжения, сбои в настройках ЧПУ	регулярно осматривайте электрические панели - проверяйте надежность соединений, ищите следы перегрева, следить за соответствием входного напряжения требованиям станка, защишайте оборудование от скачков напряжения с помощью стабилизаторов или источников бесперибойного питания, очищайте вентиляционные решетки и радиаторы охлаждения от пыли, после устранения аппаратной неисправности сбрасывайте параметры ЧПУ и проводите тестовый запуск

Заключение

Помните: листогибочные прессы — это не просто станки. Это основа отраслей, где критически важна точность формования металла: от автомобилестроения и аэрокосмической промышленности до строительства и производства бытовой техники.

Знание каждого компонента — от прочной рамы до точных систем управления — имеет принципиальное значение. Дело не только в том, чтобы станок просто работал. Важно максимально раскрыть его потенциал: добиться высочайшей эффективности и безупречного качества гибки.

Ваша роль — ключевая
Вы играете решающую роль в работе оборудования. Регулярное обслуживание и грамотная эксплуатация — вот что действительно продлевает срок службы листогибочного пресса и обеспечивает:

• стабильную, первоклассную производительность;
• минимальные простои;
• повторяемость результатов от детали к детали.

Что нужно делать?

• Следуйте рекомендациям по обслуживанию, которые мы разобрали ранее: очищайте станок, смазывайте узлы, контролируйте гидравлику, калибруйте системы.
• Постоянно углубляйте знания о своём оборудовании. Изучайте особенности модели, обновляйте навыки работы с ЧПУ, осваивайте тонкости подбора оснастки.
• Фиксируйте опыт. Ведите журнал обслуживания и неисправностей — это поможет прогнозировать износ и планировать замену компонентов.

Благодаря такому подходу листогибочный пресс останется надёжным звеном вашей производственной линии. Он будет:

• шать общую производительность;
• сокращать количество брака;
• помогать достигать бизнес‑целей за счёт точности и стабильности операций.

Источник: www.accurl.com

2026
