3-х валковые профилегибочные станки серии MCP

3-х валковые профилегибочные станки серии MCP

Все машины DAVI серии МСР обладают схожими свойствами, которые, в то же время, нелегко найти у машин данного класса других производителей. Это: - очень прочная и мощная конструкция (самая мощная на рынке), проектируемая посредством CAD последнего поколения и тестируемая программой FEM; - большие валы из закаленных стальных сплавов вращающиеся в самоцентрирующихся сферических шарикоподшипниках, которые не нуждаются в смазке, и работающие с высокой эффективностью в течение всего срока службы и другие.

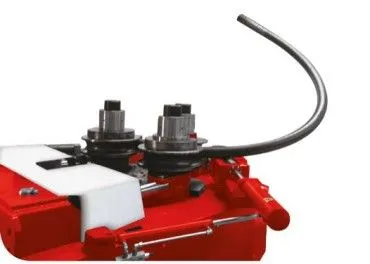

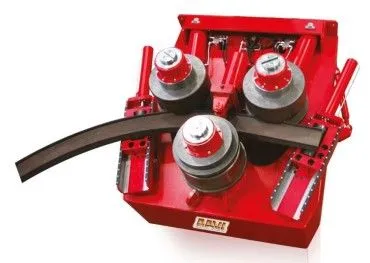

3-х валковые профилегибочные станки серии MCP - фото 1

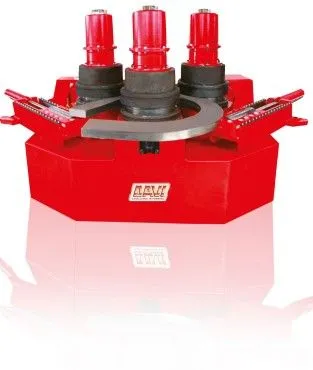

3-х валковые профилегибочные станки серии MCP - фото 2

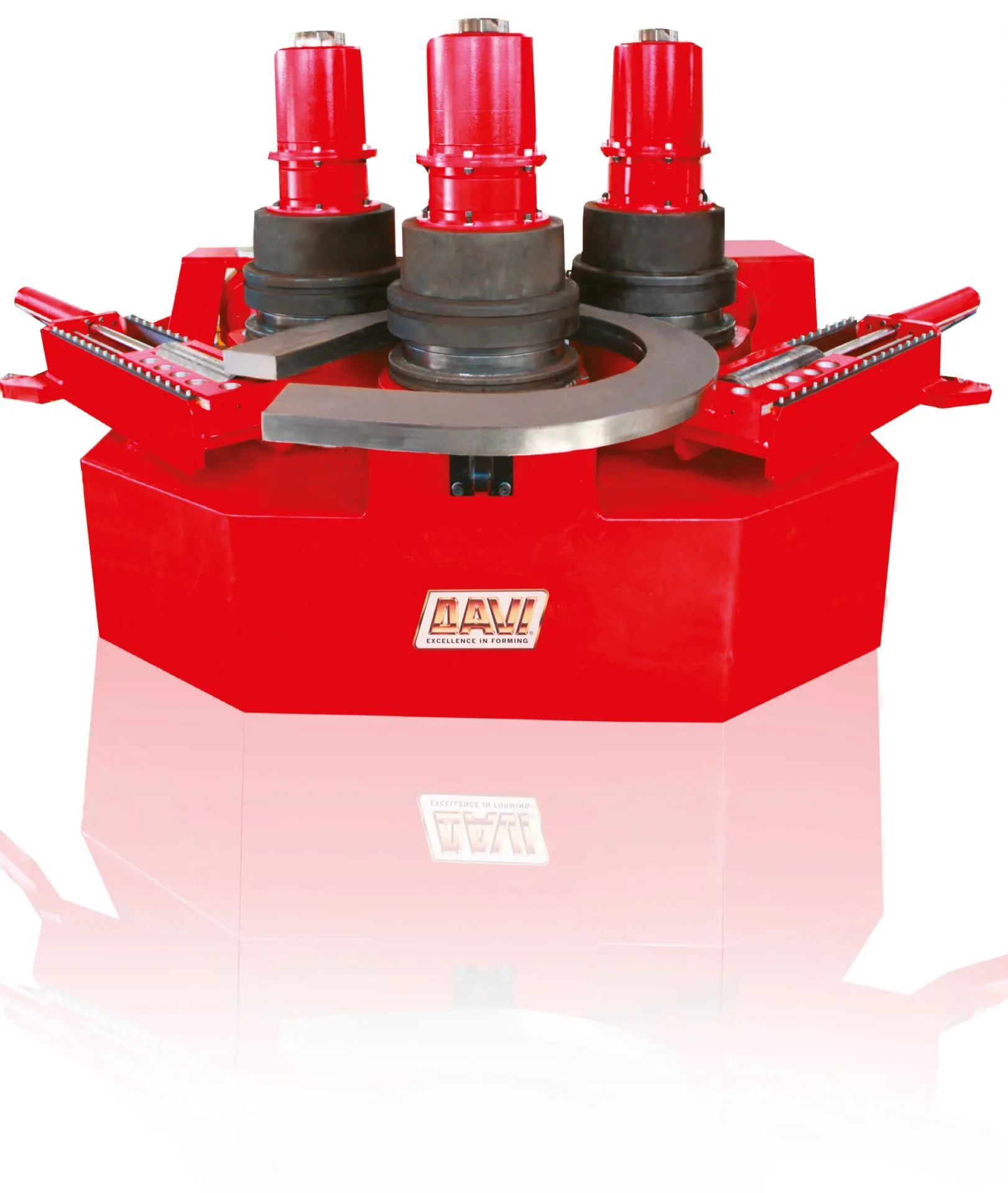

3-х валковые профилегибочные станки серии MCP - фото 3

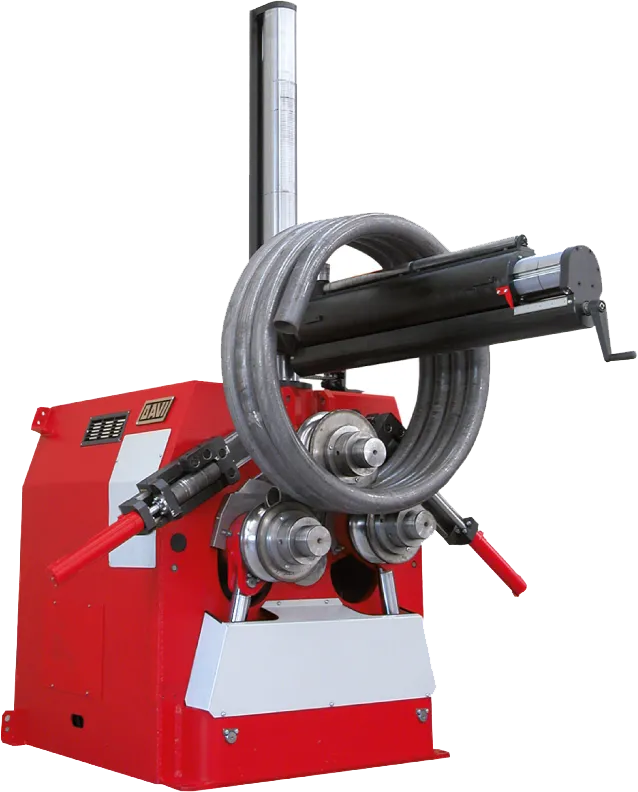

3-х валковые профилегибочные станки серии MCP - фото 4

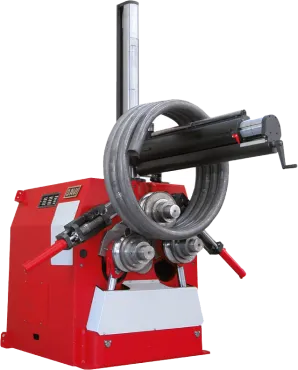

3-х валковые профилегибочные станки серии MCP - фото 5
Производитель: Продукция Davi
Заказать
Описание Спецификации Документация

Особенности станка:

  • Независимое управление левого и правого гибочных роликов уменьшает до минимума спрямленный край профиля.
  • Все три вала имеют привод, что дает превосходную подачу профиля с минимальным повреждением поверхности.
  • Три независимых гидравлических двигателя и три планетарных редуктора по одному для каждого вала, обеспечиваю наилучшую передачу вращающего момента и КПД.
  • Боковые валы движутся по круговой траектории (технология PSG), что позволяет снизить энергозатраты при гибке, а также уменьшает спрямленный участок на концах детали, дает возможность получить меньший внутренний радиус (Ømin=Øверхнего вала x 1,1).
  • Автоматическая компенсация скорости вращения валов в зависимости от диаметра и сечения профиля.
  • Горизонтальное, вертикальное и горизонтальное/вертикальное исполнение на выбор.
  • Комплект наборных универсальных роликов.
Модель 3211 3214 3218 3220 3224 3226 3228
мм мм мм мм мм мм мм
1 полоса 100x25 Ø700 125x32 Ø1000 150x40 Ø1400 175x45 Ø1600 175x40 Ø1200 200x50 Ø1800 200x50 Ø2000
2 полоса на ребро 200x35 Ø600 220x50 Ø1000 250x60 Ø1400 320x65 Ø1600 350x45 Ø900 400x70 Ø1800 400x60 Ø2000
3 пруток квадратный 60 Ø600 80 Ø1200 100 Ø1500 115 Ø1500 110 Ø1500 130 Ø1800 130 Ø1800
4 пруток круглый 75 Ø900 90 Ø1100 110 Ø1200 130 Ø1400 125 Ø2000 150 Ø1500 150 Ø1500
5 уголок полкой наружу 100x12 Ø1000 120x15 Ø1300 150x16 Ø1200 180x18 Ø1800 160x20 Ø1600 200x25 Ø2500 200x20 Ø3000
6 уголок полкой внутрь 100x10 Ø1000 120x13 Ø1100 150x15 Ø1500 180x15 Ø2000 150x20 Ø1600 200x20 Ø2000 180x18 Ø3000
7 тавр полкой наружу 100x12 Ø800 120x15 Ø1000 150x16 Ø1000 180x18 Ø1400 160x20 Ø1400 200x25 Ø2500 200x20 Ø1600
8 тавр полкой внутрь 100x10 Ø800 120x13 Ø1000 150x15 Ø1200 180x15 Ø1600 150x20 Ø2000 200x20 Ø2000 180x18 Ø1500
9 тавр на ребро 100x12 Ø800 120x15 Ø1000 150x16 Ø1000 180x18 Ø1400 160x20 Ø1500 200x25 Ø2000 200x20 Ø1800
10* прямоугольная труба 120x50x4 150x50x5 180x70x8 200x75x8 220x90x9 230x100x10 240x110x10
11* квадратная труба 80x6 100x8 120x10 150x10 150x8 180x12 180x10
12** UPN швеллер полкой наружу UPN 180 Ø800 UPN 220 Ø900 UPN 300 Ø1100 UPN 360 Ø1300 UPN 360 Ø1200 UPN 475 Ø1500 UPN 450 Ø2000
13** UPN швеллер полкой внутрь UPN 180 Ø1000 UPN 220 Ø1100 UPN 300 Ø1200 UPN 360 Ø1600 UPN 360 Ø1400 UPN 475 Ø2500 UPN 450 Ø3000
14** IPE двутавр IPE 180 Ø1000 IPE 220 Ø1000 IPE 300 Ø1100 IPE 360 Ø1200 IPE 360 Ø1500 IPE 450 Ø1500 IPE 450 Ø2000
15** HEA двутавр HEA 120 Ø1000 HEA 150 Ø1100 HEA 180 Ø1100 HEA 220 Ø2500 HEA 240 Ø1500 HEA 280 Ø3000 HEA 280 Ø2000
16 труба 141x3,4 Ø3000 168x3,4 Ø2500 219x2,7 Ø3000 273x4,2 Ø5000 300x4,2 Ø1500 324x4,5 Ø10000 350x5,0 Ø10000
17 труба 141x6 Ø2500 141x6 Ø2500 168x7 Ø3000 219x8 Ø3500 190 Ø2500 273x9,3 Ø15000 220 Ø3000
18** UPN швеллер UPN 120 Ø4500 UPN 160 Ø8000 UPN 180 Ø8000 UPN 220 Ø9000 UPN 200x75 Ø11000 UPN 260 Ø15000 UPN 240x85 Ø12000
19** IPE двутавр IPE 120 Ø3000 IPE 150 Ø4000 IPE 180 Ø5000 IPE 240 Ø9000 IPE 200 Ø5000 IPE 270 Ø11000 IPE 240 Ø10000
20** HEA двутавр HEA 100 Ø4500 HEA 120 Ø3000 HEA 160 Ø8000
HEB 140 Ø10000 		HEA 200 Ø9000
HEB 180 Ø12000 		HEA 180 Ø4500 HEA 240 Ø20000
HEB 200 Ø10000 		HEA 280 Ø9000


Модель 3230 3232 3236A 3236 3242 3245 3252
мм мм мм мм мм мм мм
1 полоса 250x50 Ø1800 250x70 Ø1800 250x100 Ø2000 300x100 Ø2000 500x130 Ø3000 500x130 Ø6000 500x160 Ø3000
2 полоса на ребро 470x70 Ø1000 500x80 Ø1800 500x100 Ø1600 650x100 Ø2000 1000x150 Ø2000 650x200 Ø4000 1000x180 Ø4000
3 пруток квадратный 180 Ø3500 170 Ø2200 200 Ø2500 240 Ø2500 310 Ø2500 310 Ø5000 350 Ø3000
4 пруток круглый 170 Ø1700 200 Ø2200 220 Ø2200 260 Ø2000 380 Ø2500 380 Ø5800 420 Ø4000
5 уголок полкой наружу 200x28 Ø2000 200x28 Ø1600 200x28 Ø1800 200x28 Ø1600 200x28 Ø1600 200x28 Ø3500 200x28 Ø1600
6 уголок полкой внутрь 200x20 Ø2000 200x28 Ø1800 200x28 Ø2000 200x28 Ø1800 200x28 Ø1800 200x28 Ø3500 200x28 Ø1800
7 тавр полкой наружу 200x28 Ø1800 200x28 Ø1600 200x28 Ø1600 200x28 Ø1600 200x28 Ø1600 200x28 Ø3500 200x28 Ø1600
8 тавр полкой внутрь 200x20 Ø2800 200x28 Ø2500 200x28 Ø2500 200x28 Ø2500 200x28 Ø2500 200x28 Ø3500 200x28 Ø2500
9 тавр на ребро 200x28 Ø2800 200x28 Ø1600 200x28 Ø1600 200x28 Ø1600 200x28 Ø1600 200x28 Ø3500 200x28 Ø1600
10* прямоугольная труба 250x125x12 250x125x12 300x120x10 420x200x12 450x150x12 660x610x16 480x200x12
11* квадратная труба 220x13 225x12 300x13 400x16 508x20 508x20 600x20
12** UPN швеллер полкой наружу UPN 500 Ø2000 UPN 550 Ø2200 UPN 600 Ø1500 UPN 1000 Ø4000 UPN 1000 Ø4000 UPN 1000 Ø3500 UPN 1000 Ø4000
13** UPN швеллер полкой внутрь UPN 500 Ø3500 UPN 550 Ø3000 UPN 600 Ø1500 UPN 1000 Ø4000 UPN 1000 Ø4000 UPN 1000 Ø3500 UPN 1000 Ø4000
14** IPE двутавр IPE 500 Ø2500 IPE 600 Ø2200 IPE 600 Ø2500 IPE 1000 Ø5000 IPE 1000 Ø5000 IPE 1000 Ø3000 IPE 1000 Ø5000
15** HEA двутавр HEA 400 Ø3500 HEA 450 Ø3500 HEA 600 Ø3000 HEA 1000 Ø5000 HEA 1000 Ø7500 HEA 1000 Ø3000 HEA 1000 Ø6000
16 труба 370x5,5 Ø12000 406x6,3 Ø15000 450x10,0 Ø12000 558x12,7 Ø10000 660x8,0 Ø20000 660x8,0 Ø20000 711x16,0 Ø40000
17 труба 368x8,0 Ø15000 356x9,5 Ø10000 400 Ø6500 508x15 Ø10000 610x18 Ø15000 610x18 Ø9000 610x22 Ø20000
18** UPN швеллер UPN 280 Ø20000 UPN 300 Ø20000 UPN 320x100 Ø20000 UPN 400 Ø38000 UPN 700 Ø90000 UPN 700 Ø80000 UPN 800 Ø100000
19** IPE двутавр IPE 300 Ø13000 IPE 360 Ø20000 IPE 360 Ø22000 IPE 600 Ø32000 IPE 800 Ø50000 IPE 800 Ø40000 IPE 1000 Ø55000
20** HEA двутавр HEA 260 Ø15000
HEB 240 Ø30000 		HEA 300 Ø20000
HEB 260 Ø12000 		HEA 320 Ø30000 HEA 550 Ø36000
HEB 500 Ø24000 		HEA 800 Ø50000
HEB 700 Ø50000 		HEA 800 Ø45000
HEB 700 Ø45000 		HEA 1000 Ø55000

Для гибки профилей 16-17-18-19-20 необходимо использовать специальную оснастку и/или специальное оборудование.

Технические характеристики приведены для работы со сталью с пределом текучести 240 Н/мм2 и пределом прочности 400 Н/мм2 при работе в несколько проходов

* На этом полом профиле, по причине его малой жесткости, диаметр, в основном, зависит от степени деформации профиля, а не от мощности станка. Для уменьшения деформации профиля предлагается заполнять его песком или использовать специальную оснастку

** Для гибки балок размером существенно меньшим, чем заявлено в таблицах мощности станка, требуется дополнительный комплект оснастки (прокладки и специальная оснастка), т.е. требуется специальный технический анализ



Дополнительное оборудование:

 боковые.jpg Боковые  направляющие  валы  и  ролики,  служат  для  защиты  от  закручивания профиля по сечению.
 специальны.jpg Специальные ролики и вставки
  Специальные поддержки для гибки больших диаметров



Системы контроля и индикации

устриндикацииположениябоковыхвалов.jpg Устройство индикации положения боковых валов и/или направляющих роликов
описание 5.7.jpg Описание:
-         Графический монохромный дисплей 5.7”
-         Клавиатура для простого ввода программ EDITOR
-         Контроль 2 осей: Вертикальное движение правого и левого валов (X-Y)
-         6 дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси).
-         Память на 100 программ (24 шагов в каждой)
-         Порт RS232
дависмарт.jpg КОНТРОЛЛЕРЫ DAVI «SMART BASIC/PRO»
(продолжение технологии Roll-by-Wire)
Для серийного производства одной детали достаточно выполнить первую в ручном   режиме   в   это  время   контроллер  записывает   координаты   валов   и запоминает программу (режим Teach-In), которую при необходимости можно откорректировать вручную.
Версия    PRO    имеет    собственный   алгоритм   расчета   программы   по заданным  параметрам  и  характеристикам  (режим  Aided  Program  –  Режим Шаблонов).
Также   можно   создать   программу   в   ручном   режиме   по   координатам движения валов (режим Editor).
Описание:
-         Контролер и все кнопки управления встроены в переносную панель на колесах
-         Графический дисплей 5.2”
-         Клавиатура для простого ввода программ EDITOR
-         Контроль 4 осей: Вертикальное движение нижнего, правого и левого валов
+ось подачи: (X-Y), W,S
-         Неограниченное количество дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси).
-         Память на 1000 программ (50 шагов в каждой) Порты RS232, 2 USB, Ethernet
ЧПУ  DAVI  LEONARDO  разработан  для  клиентов  которым  необходим быстрый  и  гибкий  переход  от  чертежей  к  рабочей  программе.  LEONARDO позволяет создавать рабочие программы:
1)   По   шаблонам   программы   ЧПУ,   простым   вводом   данных   профиля   и конечной  детали.  Программа  ЧПУ  автоматически  произведет  все  расчеты  и создаст полную программу гибки. 2) Пошаговым вводом произвольной формы (длина-радиус).   В   дальнейшем   производится   тестирование   программы   и корректировка (в случае необходимости).

ОПИСАНИЕ:
- 15” TFT цветной полноцветный дисплей, 17 алфавитно-цифровых названий программы.
- Клавиатура для простого ввода программ EDITOR
--  Контроль 4 осей: Вертикальное движение нижнего, правого и левого валов +ось подачи: (X-Y), W,S
-- Неограниченное количество дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси).
- Память на 5000 программ
- Процессор Industrial INTEL PENTIUM™
- Порты RS232, 2 USB, Ethernet, Compact Flash
