Токарный обрабатывающий центр OKUMA-Pumori GENOS L300-M (Россия/Япония)
Токарные обрабатывающие центры OKUMA-Pumori GENOS L300-M (Россия/Япония) предназначены для высокопроизводительной обработки деталей с возможностью выполнения токарных работ, фрезерных и резьбонарезных работ с использованием как стационарного, так и вращающегося инструмента, устанавливаемого в револьверную головку.
Сочетание высокой жесткости конструкции, мощного шпинделя и прецизионной точности станка позволяют успешно сочетать черновое силовое резание с чистовой обработкой и производить обработку закаленных сталей.
Все станки этой серии могут комплектоваться прутковыми загрузчиками, накопителями заготовок и готовых деталей, портальными или напольными роботами, средствами активного контроля и т.д.
Основные преимущества:
- наличие сервисного обслуживания в Санкт-Петербурге;
- полностью русифицированная стойка (15-ти дюймовый сенсорный экран);
- высокая жесткость;
- экологичность и экономичность за счет применения энергосберегающих технологий.
Достигаемые параметры точности и качества поверхности:
- Стабильность заданного размера обработки при длительной (в течение 24-х часов) непрерывной работе станка – в пределах 8 мкм на диаметр.
- Некруглость – 0,6 мкм.
- Равномерность режущей кромки инструмента (Сталь45) Ra 0,7 мкм.
ВОЗМОЖНОСТЬ ТОКАРНОЙ И ФРЕЗЕРНОЙ ОБРАБОТКИ
РЕВОЛЬВЕРНАЯ ГОЛОВА НА 12 ИНСТРУМЕНТОВ И ЗАДНЯЯ БАБКА*
* все 12 позиций - приводные

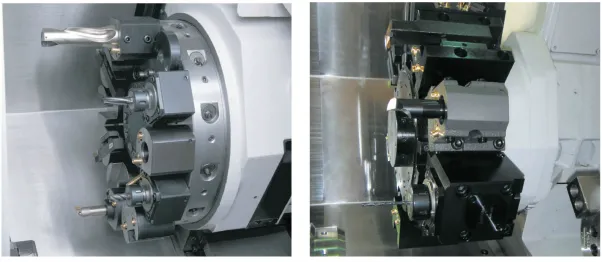

МУЛЬТИФУНКЦИОНАЛЬНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА V12-M (VDI) и V12-M (Радиальная)
Станок оснащен новой, усовершенствованной системой ЧПУ OSP-Р300L, которая кроме обычного выполнения программ конкретной операции обработки, включает в стандартной комплектации большое количество сервисных функций.
Примеры обработанных деталей на станках серии GENOS-L
ТEХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наминование | Ед.изм | L300-M / L300Е-M | |||
Рабочие характеристики |
|||||
| Максимальный диаметр над станиной | мм | Ø520 | |||
| Максимальный диаметр над суппортом | мм | Ø370 | |||
| Максимальный диаметр обработки | мм | Ø300 | |||
| Максимальная обрабатываемая длина | мм | 450(1060) | |||
Перемещение по осям |
|||||
| Перемещение по оси X | мм | 235 | |||
| Перемещение по оси Z | мм | 520 (1144) | |||
| Перемещение по оси Y | мм | - | |||
| Перемещение по оси W | мм | - | |||
| Перемещение по оси С | град. | 360º (0,001º) | |||
Шпиндель |
|||||
| Частота вращения главного шпинделя | об/мин | 3000 | |||
| Количество диапазонов скоростей вращения | - | 2 с автоматическим переключением | |||
| Регулирование частоты вращения в диапазоне | - | Бесступенчатое | |||
| Присоединительный конец шпинделя | - | JIS A2-8 | |||
| Диаметр отверстия шпинделя | мм | Ø80 | |||
| Наружный диаметр | мм | Ø120 | |||
Револьверная головка |
|||||
| Тип револьверной головки | тип | M-V12 VDI | |||
| Количество одновременно установленного инструмента | шт | L/M: 12 | |||
| Частота вращения приводного инструмента | об/мин | 4500 | |||
| Сечение державки резца | мм | 25×25 | |||
| Диаметр борштанги | мм | Ø40 | |||
| Время индексирования револьверной головки | сек | 0,1 | |||
Перемещения |
|||||
| Ускоренные перемещения | м/мин | X: 20, Z:25 (X:20, Z:20) | |||
| Диапазон осевых подач при резании | мм/об | 0,001-1000 | |||
Задняя бабка |
|||||
| Конус пиноли | тип | МТ №5 (МТ №4) | |||
| Диаметр пиноли задней бабки | мм | Ø90 | |||
| Перемещение пиноли | мм | 100 | |||
| Перемещение задней бабки | мм | 890 | |||
Мощность |
|||||
| Мощность главного мотора-шпинделя (30 мин./постоянно) | кВт | 15/11 | |||
| Мощность приводного инструмента | кВт | 7,0/3,3 | |||
| Мощность привода продольных перемещений по осям | кВт | X: 2.5; Z: 3.8 | |||
| Мощность помпы | кВт | 0,8 | |||
Габариты станка |
|||||
| Высота | мм | 1740 | |||
| Площадь под станком (длина, ширина) | мм | 2280 х 1800 | |||
| Масса станка с системой ЧПУ | кг | 4000 (6600) | |||
Система ЧПУ |
|||||
| Система ЧПУ | тип | OSP-P300L-R | |||
Каталог токарного обрабатывающего центра Okuma GENOS L300-M по ссылке.
Компания Пумори-северо-запад (входит в Корпорацию "Пумори") более 15 лет поставляет металлообрабатывающее оборудование на предприятия России. С 1997 года "Пумори" сотрудничает с мировой станкостроительной корпорацией Okuma (Япония), в 2013 году было запущено совметсное производство российско-японского станка с ЧПУ OKUMA-Pumori GENOS.
Подробное описание оборудования, опции, стоимость и условия поставки уточняйте в отделе металлорежущего оборудования: + 7(812) 670 70 26 или по адресу электронной почты marketing@pumorinw.ru
