Применение станков CMS для обработки композитов при производстве Alfa Romeo 4C
Обработка компонентов из алюминия |
|

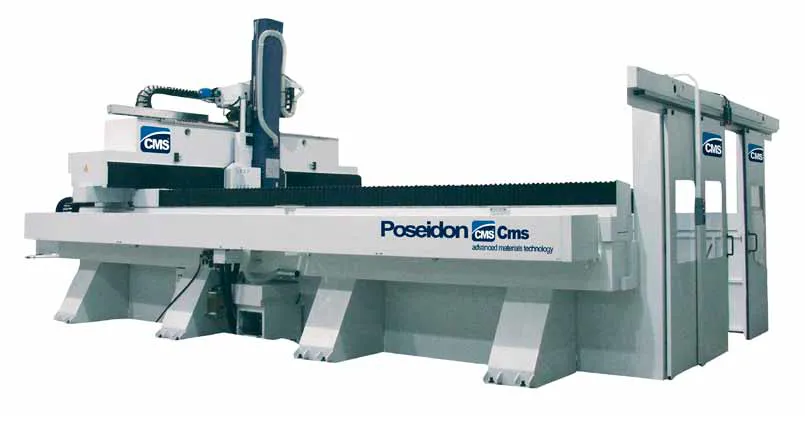

В проекте Alfa Romeo 4C основа двигателя и передняя и задняя конструкции рамы выполнены из алюминия. Инженерам было важно объединить такие характеристики как прочность и легкость при разработке этих деталей. Вот почему для их создания был использован обрабатывающий центр CMS Poseidon 38/50 (с характеристиками хода X5000 - Y3800 -Z1300 и шпинделем 15 кВт).
- Станок для обработки композитных материалов CMS Poseidon обеспечил оптимальную производительность при обработке деталей из алюминия и удовлетворил строгим требованиям техников Fiat Group, что касается точности и допусков (в пределах 0,05мм).
- Другими важными характеристиками оборудования при реализации проекта стали ширина рабочей поверхности (до 11 метров) и высокая скорость обработки заготовок.
| Модель | Перемещение по осям | Скорость | ||||||||
| 38/50 | мм | ° | м/мин | °/мин | ||||||
| X | Y | Z | B | C | X/Y | Z | B | C | ||
| 5000 | 3800 | 1300 | +/- 120 | +/- 270 |
85 |
45 | 9000 | |||
| Электрошпиндель 15 кВт | ||||||||||
Обработка компонентов из карбона

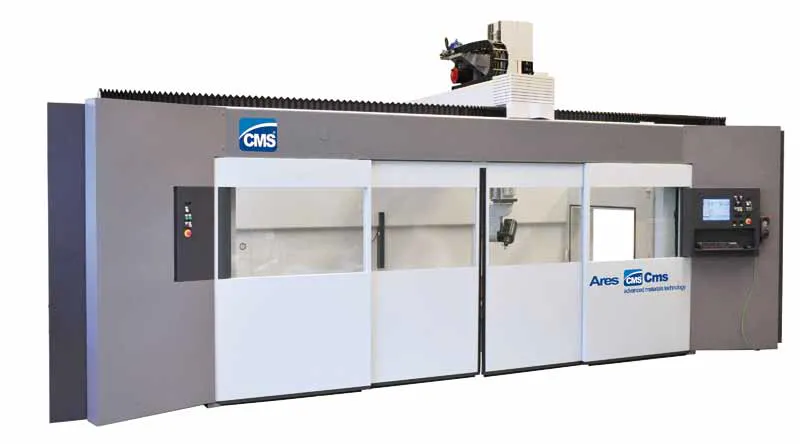

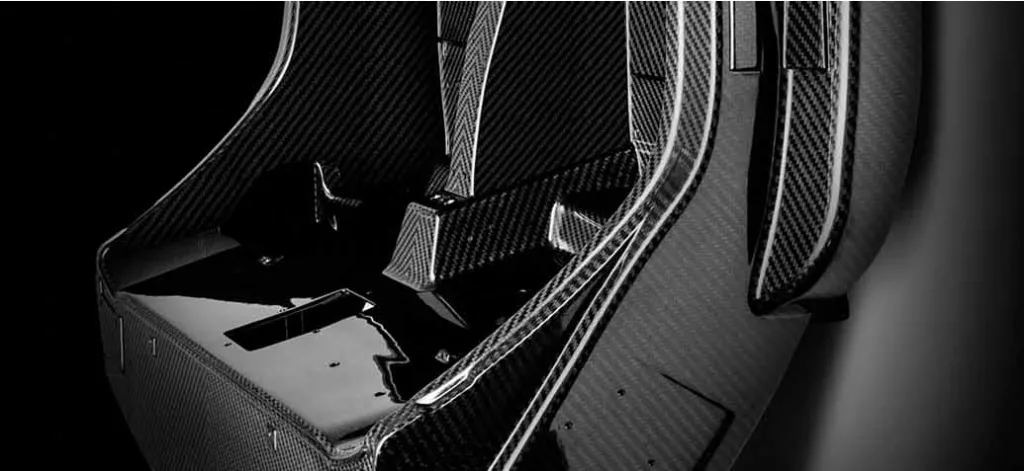

В проекте для 4C Alfa Romeo шасси (основание) автомобиля выполнено из углеродного волокна, это моноблочная деталь, требующая при изготовлении проведения сложных процессов обработки. Для обеспечения этих требований для создания компонента автомобиля был выбран обрабатывающий центр CMS Ares, предназначенный для фрезерных, сверлильных и маркировочных работ.
| Модель | Перемещение по осям | Скорость | ||||||||
| мм | ° | м/мин | °/мин | |||||||
| X | Y | Z | B | C | X/Y | Z | B | C | ||
| 36/26 | 3600 | 2600 | 1200 | +/- 120 | +/- 270 |
80 |
70 |
9000 | ||
| 48/26 | 4800 | 2600 | 1200 | +/- 120 | +/- 270 | 80 | 70 | 9000 | ||
| 60/26 | 6000 | 2600 | 1200 | +/- 120 | +/- 270 | 80 | 70 | 9000 | ||
| Электрошпиндель 15 кВт | ||||||||||
Обработка компонентов из углеродистого волокна |
|

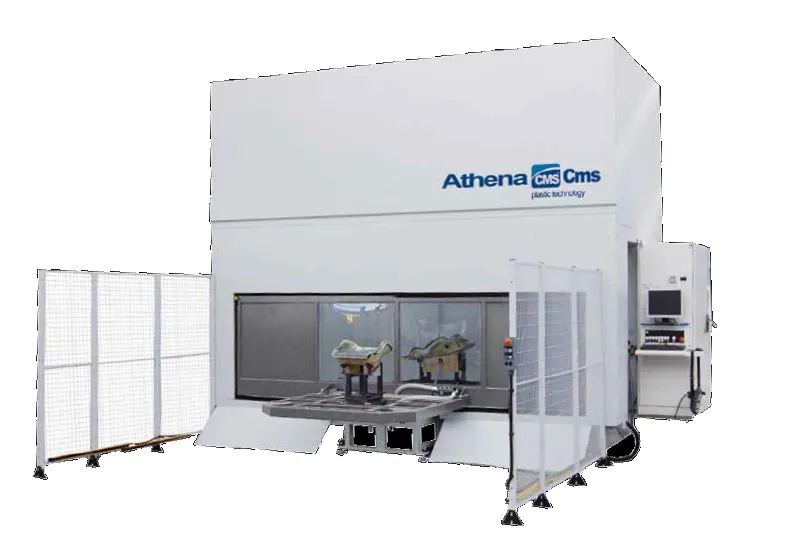

При производстве деталей отделки интерьера, фурнитуры и сидений было также применено углеродистое волокно. Для изготовления этих деталей был использован обрабатывающий центр CMS Athena 30/15 (со спецификациями хода X3050 - Y1500 и шпинделем Z1200 и 7,5 кВт).
| Модель | Перемещение по осям | Скорость | ||||||||
| 30/15 | мм | ° | м/мин | °/сек | ||||||
| X | Y | Z | B | C | X/Y | Z | B | C | ||
| 3050 | 1500 | 1200 | +/- 120 | +/- 270 |
90 |
75 | 140 | |||
| Электрошпиндель 7,5 кВт | ||||||||||
Обработка компонентов из вспененного полиуретана |
|

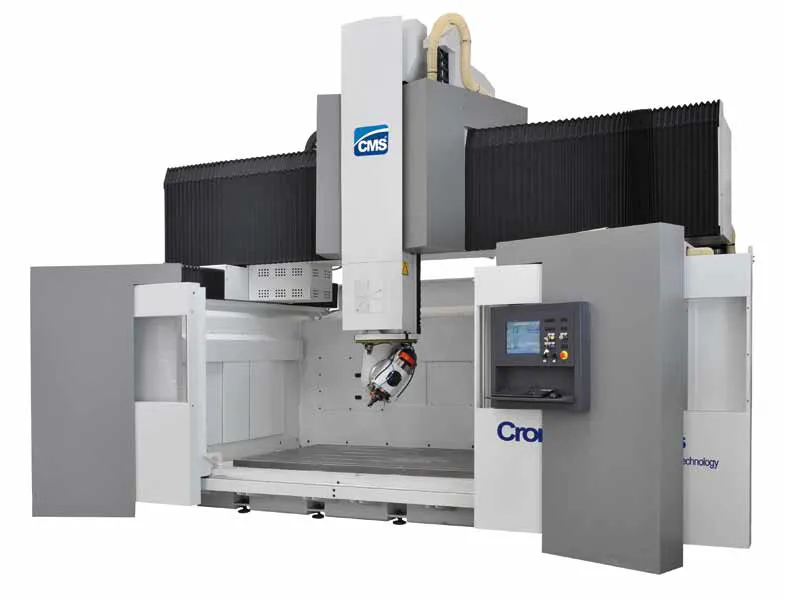

Для производства пресс-форм, предназначенных для изготовления пенополиуретановых прокладок сидений автомобиля, был использован обрабатывающий центр CMS Cronus K 26/15 (с характеристиками хода X1500 - Y2600 - Z1200 и шпинделем 28 кВт). Скорость и точность оборудования были высоко оценены при производстве компонентов.
| Модель | Перемещение по осям | Скорость | ||||||||
| 26/15 | мм | ° | м/мин | °/мин | ||||||
| X | Y | Z | B | C | X/Y | Z | B | C | ||
| 1500 | 2600 | 1200 | +/- 110 | +/- 300 |
85 |
45 | 36000 | |||
| Электрошпиндель 28 кВт | ||||||||||
