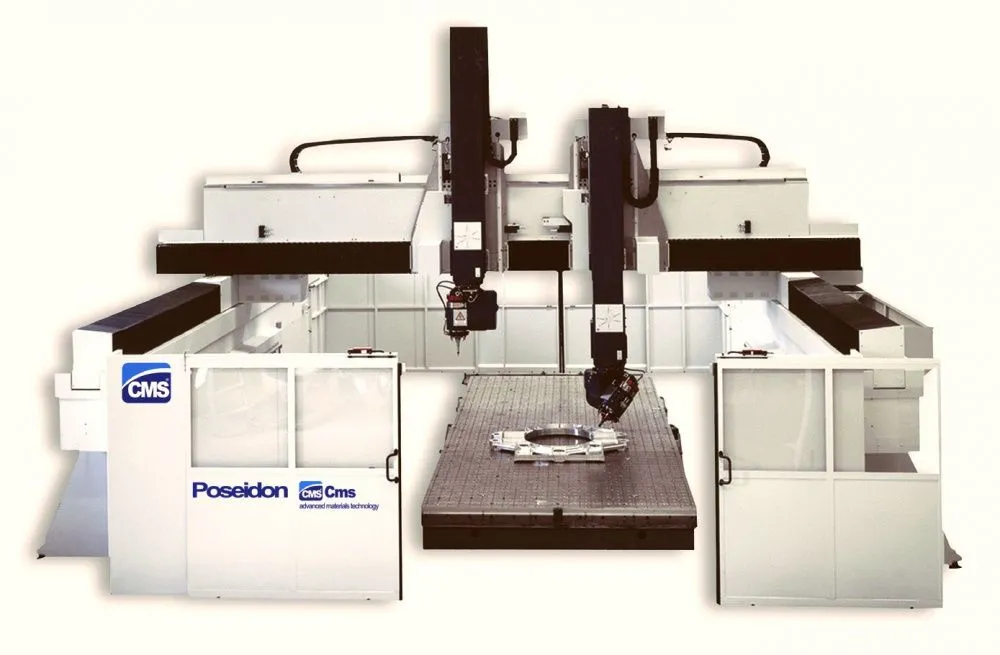

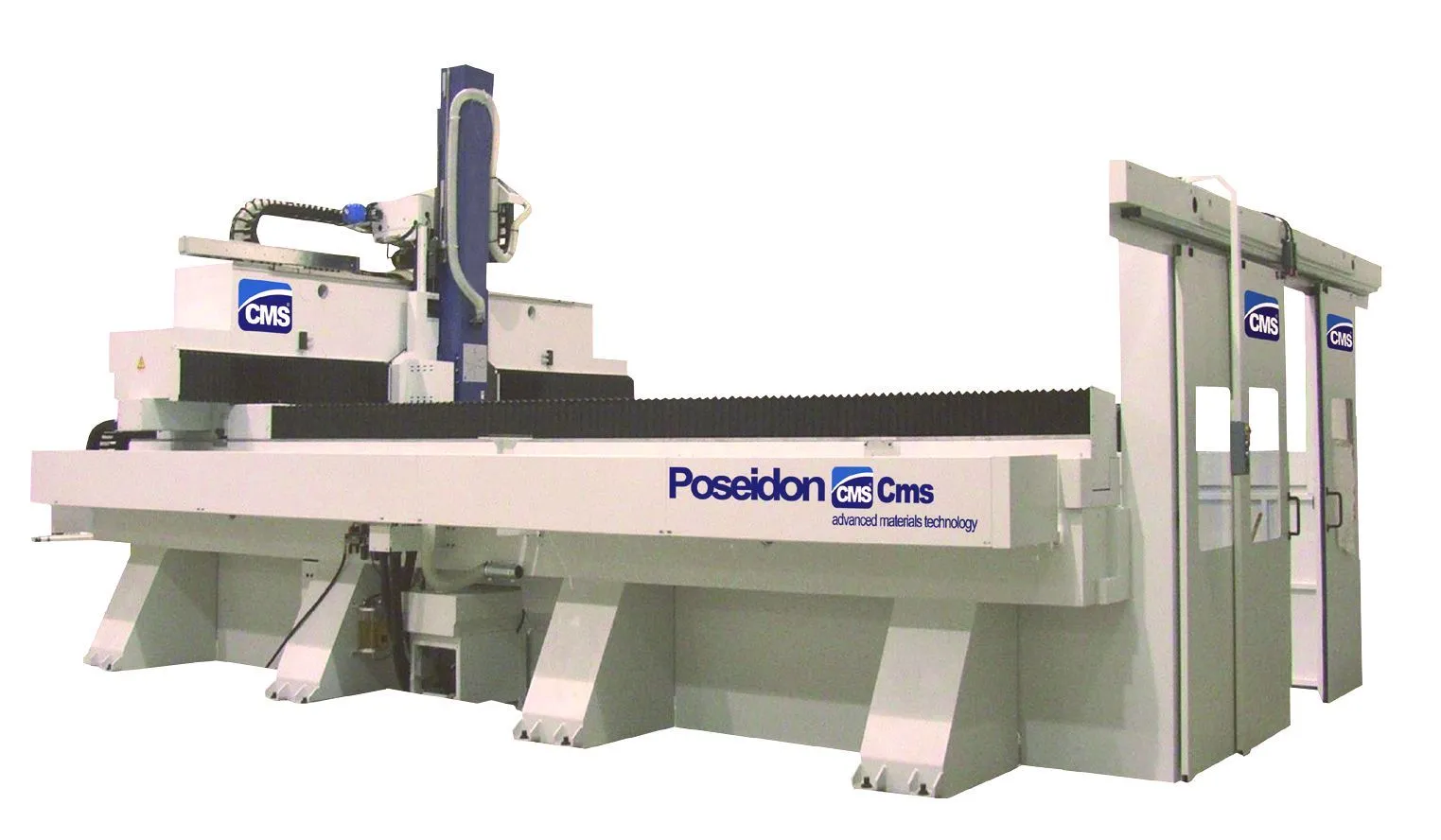

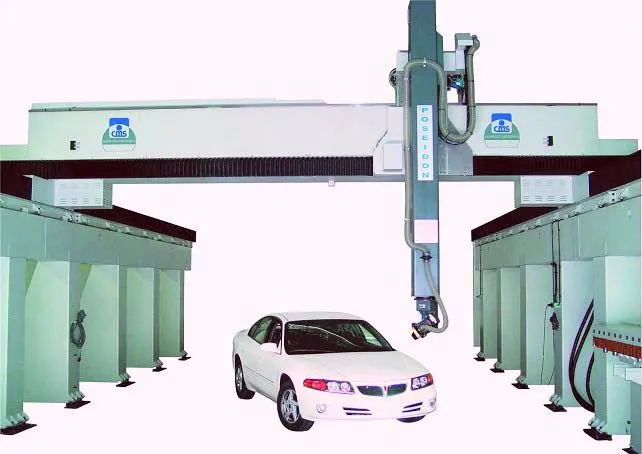

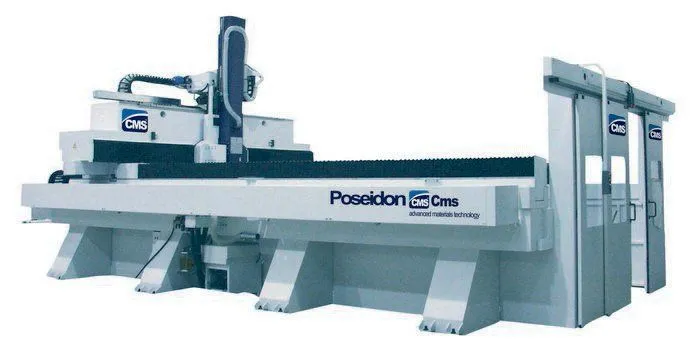

Станок для обработки композитных материалов серии Poseidon
Обрабатывающие центры портального типа модели Poseidon предназначены для высокоскоростной 3-х или 5-ти осевой обработки цветных металлов, композитных материалов, эпоксидных и полиуретановых смол, углепластиков, древесины и материалов, имеющих сотовую структуру.
Производитель:
CMS Industries
Складывающаяся крыша - CMS POSEIDON
Обработка литейной песчаной формы - CMS POSEIDON

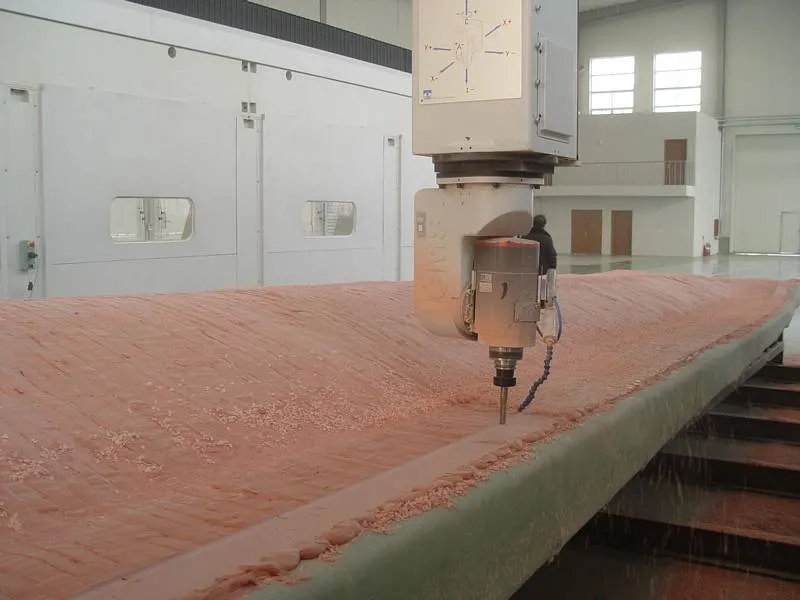

Обработка пенополистирола - CMS POSEIDON
Изготовление авиакомпонента - CMS POSEIDON
Изготовление мастер модели яхты - CMS POSEIDON
Обработка обшивки фюзеляжа - CMS POSEIDON

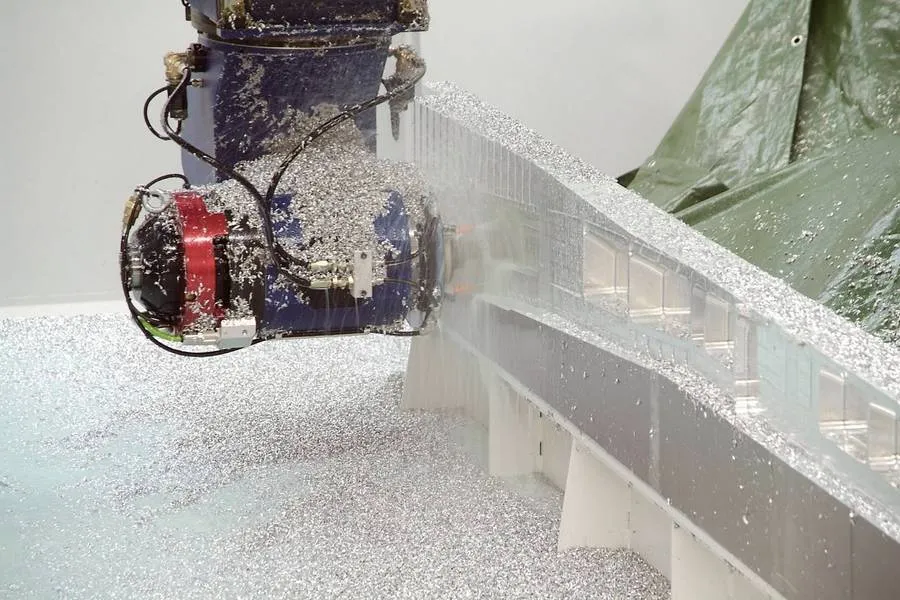

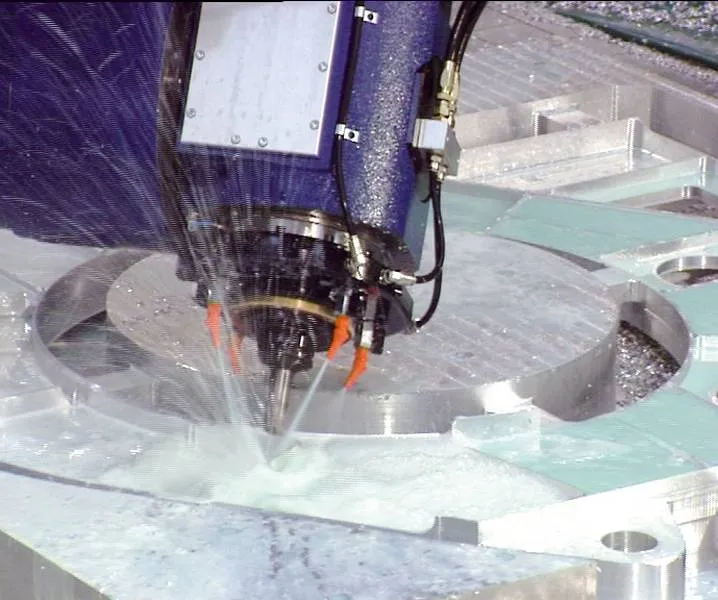

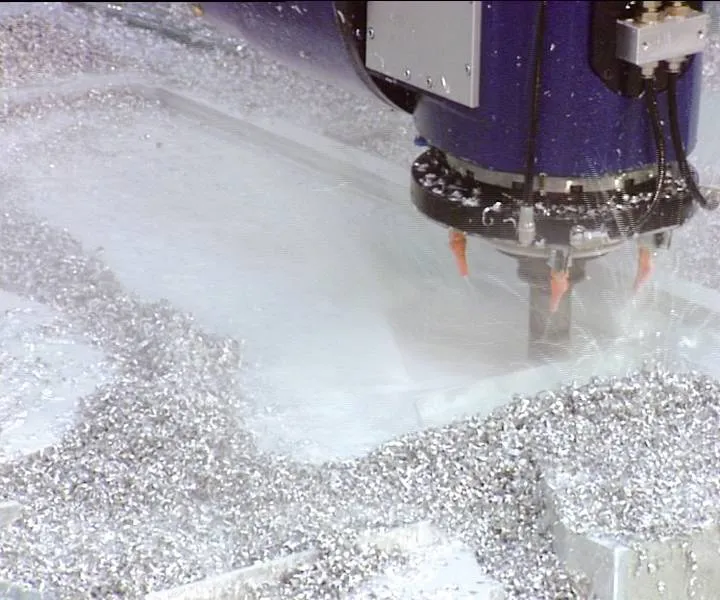

Обработка авиационных компонентов из алюминия - CMS POSEIDON
Стол для 3D обработки тонколистового металла - CMS POSEIDON

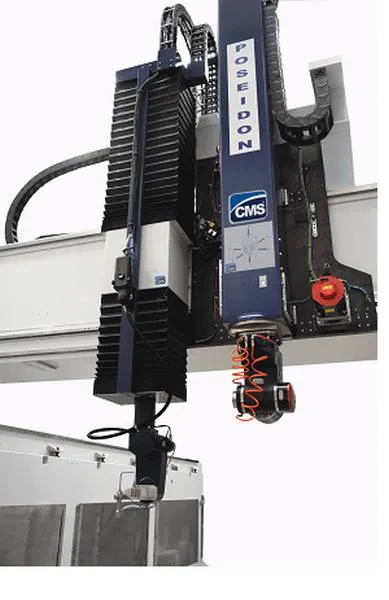

Высокие динамические параметры станков обеспечены применением жесткой портальной конструкции, современными высокомоментными сдвоенными осевыми приводами и низкой инерционностью подвижных узлов.
Изготовление мастер модели для яхты - CMS POSEIDON
Моделирование узлов станков посредством метода конечных элементов «FEM» и оптимизация их компоновки позволили достичь наилучшего соотношения размеров рабочей зоны к занимаемой производственной площади.
Конструирование и изготовление мастер модели яхты - CMS POSEIDON
Технологические возможности станков могут быть расширены за счет оснащения дополнительным оборудованием: паллетными столами, дополнительным порталом, вакуумным зажимным приспособлением, устройством для пакетной обработки листов и др.
Отрезка краев палубного настила из стекловолокна - CMS POSEIDON
|
Наименование |
Ед. измерения |
Poseidon |
| ПЕРЕМЕЩЕНИЯ | ||
| Диапазон перемещений по осям X/Y/Z | мм |
Мин: 2500/2600/1300
Макс:>60000/10000/5300 |
| Скорость перемещений по осям X/Y/Z | м/мин |
85/85/45 |
| Диапазон угловых перемещений шпинделя по А-оси | град. |
±110° |
| Диапазон угловых перемещений шпинделя по С-оси | град. | ±300° |
| Скорость поворота по А- и С-оси | град/мин | 9000 |
| ШПИНДЕЛЬ | ||
| Частота вращения | об./мин | 0-40 000 |
| Мощность привода | кВт | 12-28 |
| Типоразмер посадочного конуса | HSK-63F | |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | ||
| Кол-во инструментальных позиций | шт. | 16-60 |
| Вес инструментального блока | кг. | 5 |
| Диаметр инструмента при пустых смежных ячейках | мм | Ø220 |
| Диаметр инструмента при занятых смежных ячейках | мм | Ø70 |
| СИСТЕМА ЧПУ | ||
| Система ЧПУ | Тип |
Siemens, Fanuc, Heidenhain |
Каталог Обрабатывающие центры CMS.pdf (PDF, 1.28 МБ)
Станки для обработки композитных материалов
