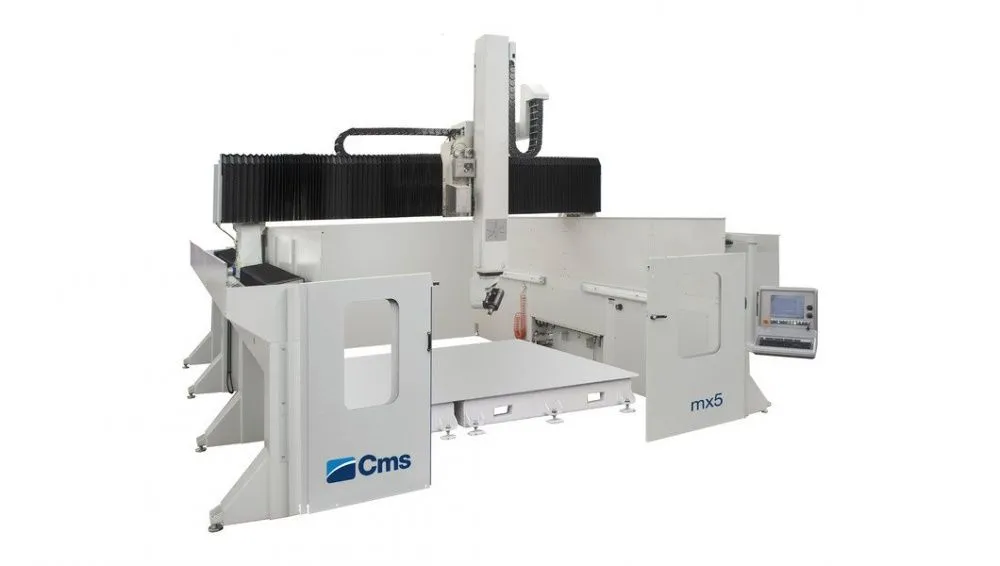

Станок для обработки композитных материалов серии MX
Цифровой управляемый обрабатывающий центр с 5 или 6 интерполированными осями, спроектированный и построенный для обеспечения максимальной точности, качества и гибкости.
Производитель:
CMS Industries
- Мобильная мостовая конструкция
- Точность движения и простота погрузочно-разгрузочных работ для самых тяжелых изделий
- Широкий "моноблочный" фундамент из электросварной стали, с надлежащим снятием внутренних напряжений
- Прочность и жесткость для самой требовательной обработки и долговечности компонентов
- Моноблочный мост, пришедший из авиационных технологий, прочность, обеспечивающая точное и быстрое перемещение осей
- Электрошпиндель полностью разработан и изготовлен на CMS
- Характеристики подобраны должным образом в соответствии с конкретными требованиями к обработке
| Ход по осям и скорости | MX-MB (моноблок) MX-OF (открытая станина) MX-GT (направляющие на полу) | |
| Диапазон перемещений по оси X | мм | 3000/4000/5000/7000/8500/10500/12500/14500 |
| Диапазон перемещений по оси Y | мм | 3600/4250 |
| Диапазон перемещений по оси Z | мм | 900/1400/2000 |
| Скорость перемещений по осям X/Y/Z | м/мин | 38/72/44 |
| Диапазон угловых перемещений шпинделя по А-оси | град. | ±120°(CX5) / ±120°(PX5) / ±110°(KX5) |
| Диапазон угловых перемещений шпинделя по С-оси | град. | ±360°(CX5) / ±270°(PX5) / ±300°(KX5) |
| Скорость поворота по А- и С-оси | град/мин | 9000 |
| MX3 Рабочие узлы и электрошпиндели | PX3/12 | PX3/15 | PX3/20 (синхронный) | PX3/13.5 | PX3/32 (синхронный) | |
| Номинальная мощность | кВт | 12 | 15 | 20 | 13.5 | 32 |
| Максимальная мощность | кВт | 14 | 17 | 22.3 | 21 | 32 |
| Макс. скорость вращения | об./мин | 24000 | 24000 | 24000 | 17000 | 24000 |
| Крутящий момент | Нм | 9.7 | 12.1 | 17.8 | 22.6 | 68 |
| Инструментальный конус | - | HSK-63F | HSK-63F | HSK-63A | ISO40 | HSK-63A |
| Охлаждение | - | жидкостное | жидкостное | жидкостное | жидкостное | жидкостное |
| MX5 Рабочие узлы и электрошпиндели | CX5/8.5 | PX5/12 | PX5/15 | PX5/20 (синхронный) | KX5/18 | PX5/32 (синхронный) | |
| Номинальная мощность | кВт | 8.5 | 12 | 15 | 20 | 18 | 32 |
| Максимальная мощность | кВт | 10 | 14 | 17 | 22.3 | 22.5 | 32 |
| Максимальная скорость вращения | об./мин | 24000 | 24000 | 24000 | 24000 | 24000 | 24000 |
| Крутящий момент | Нм | 6.8 | 9.7 | 12.1 | 17.8 | 14.5 | 68 |
| Инструментальный конус | - | HSK-63F | HSK-63F | HSK-63F | HSK-63A | HSK-63E | HSK-63A |
| Охлаждение | - | жидкостное | жидкостное | жидкостное | жидкостное | жидкостное | жидкостное |
| MX Инструментальные магазины | Стандартный | Опция | |
| Количество ячеек | шт | 16 | 30 |
| Максимальный диаметр инструмента | мм | 100/300 | 80/300 |
| Максимальная длина инструмента | мм | 500 (Z 1300) / 700 (Z 2000) | 400 |
| Максимальная вес инструмента | кг | 5 | 8 |
CMS_MX_ПСЗ.pdf (PDF, 2.77 МБ)
