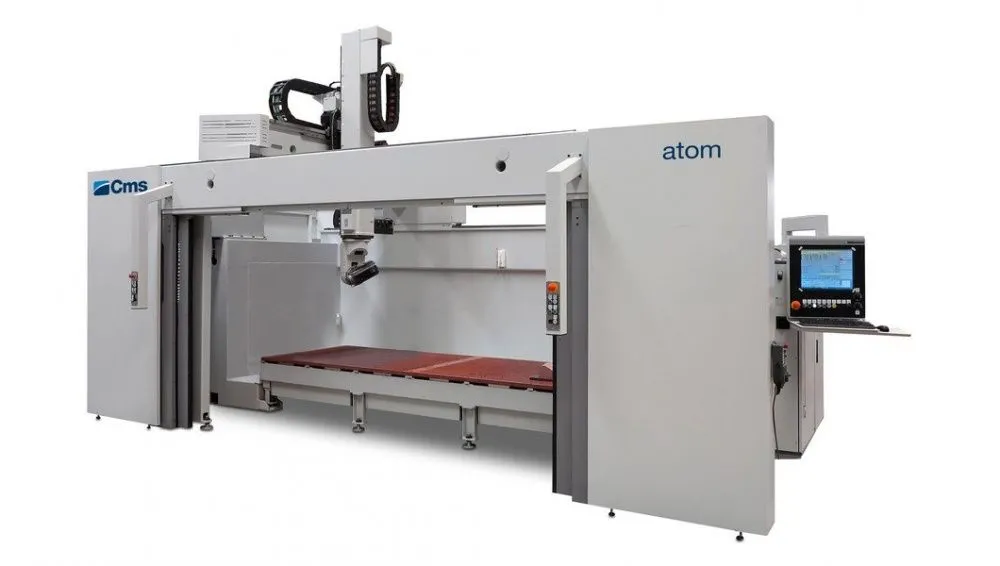

Станок для обработки композитных материалов серии ATOM
5-осевой обрабатывающий центр. Механические обрабатывающие центры с подвижной траверсой, специально предназначенные для высокоскоростной обработки пластика, композитных материалов и легких сплавов, обеспечивающие исключительную динамику движения для высокой производительности. Передовой структурный дизайн позволяет избежать вибрации при обработке и обеспечивает отличное качество отделки.
Производитель:
CMS Industries
- Очень большие рабочие зоны для максимальной свободы производства
- Широкий выбор электрошпинделей, спроектированных и изготовленных CMS
- Широкое разнообразие рабочих зон (одна зона или тандемный цикл)
- Точность обеспечивает пригодность для самых сложных операций механической обработки (аэрокосмическая промышленность, мотоспорт, автомобильная промышленность и т. д.)
- Адаптивная технология CMS интегрирована в систему управления, которая позволяет пользователю достичь максимальной скорости удаления материала с заданной поверхности путем простого задания наиболее подходящей адаптивной стратегии в программе обработки детали. Адаптивная технология позволяет создавать сложную поверхность при значительном сокращении времени цикла, без ухудшения качества поверхности или точности
- Доступны также с вращающимися столами (TR) и со съемными столами APC (автоматическая смена поддонов)
| Ход по осям и скорости | ATOM | |
| Диапазон перемещений по оси X | мм | 3600/4800/6000 |
| Диапазон перемещений по оси Y | мм | 1800/2600 |
| Диапазон перемещений по оси Z | мм | 1200 / 1400 (CX5) |
| Скорость перемещений по осям X/Y/Z | м/мин | 80/80/70 |
| Диапазон угловых перемещений шпинделя по B-оси | град. | ±120° |
| Диапазон угловых перемещений шпинделя по С-оси | град. | ±270° / ±360° (CX5) |
| Скорость поворота по B- и С-оси | град/мин | 9000 / 10800 (CX5) |
| Рабочие узлы и электрошпиндели | CX5 | PX5 | |
| Номинальная мощность | кВт | 8.5 | 12 |
| Максимальная мощность | кВт | 10 | 14 |
| Макс. скорость вращения | об./мин | 24000 | 24000 |
| Крутящий момент | Нм | 6.8 | 9.7 |
| Инструментальный конус | - | HSK-63F | HSK-63F |
| Охлаждение | - | жидкостное | жидкостное |
| Инструментальные магазины | Стандартный | Опция | |||
| Количество ячеек | шт | 6 | 12 | 8 | 16 |
| Максимальный диаметр инструмента | мм | 90/250 | 90/250 | 70/200 | 70/200 |
| Максимальная длина инструмента | мм | 300 | 300 | 300 | 300 |
| Максимальная вес инструмента | кг | 3 | 3 | 5 | 5 |
CMS_ATOM_ПСЗ.pdf (PDF, 1.44 МБ)
