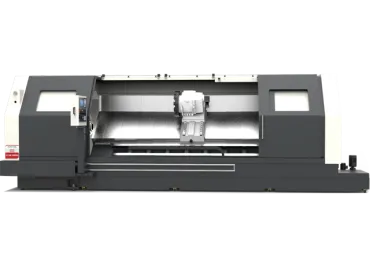

Токарный обрабатывающий центр серии LT-30
Производитель:
ACE
| Технические характеристики | LT-30/630 | LT-30/1500 | |
| Макс. устанавливаемый диаметр над станиной | мм | 650 | 650 |
| Макс. диаметр обработки | мм | 480 | 480 |
| Макс. обрабатываемый пруток | мм | 67/90 | 67/90 |
| Типоразмер присоединительного конца главного шпинделя | A2-8 / A2-11 | A2-8 / A2-11 | |
| Внутренний диаметр переднего подшипника | мм | 120/150 | 120/150 |
| Макс. частота вращения главного шпинделя | об/мин | 3000/2000 | 3000/2000 |
| Мощность шпинделя | кВт | 18.5 | 18.5 |
| Размер патрона | мм | 254/315/381 | 254/315/381 |
| Количество инструментов | 8 | 8 | |
| Макс. диаметр расточной оправки | мм | 50 | 50 |
| Сечение резцовой державки | мм | 25x25 | 25x25 |
Оси
| Технические характеристики | LT-30/630 | LT-30/1500 | |
| Ход по оси X | мм | 255 | 255 |
| Скорость быстрого хода по оси X | м/мин | 15 | 15 |
| Диаметр и шаг ШВП по оси X | мм | 32x10 | 32x10 |
| Крутящий момент двигателя по оси X | Нм | 22 | 22 |
| Ход по оси Z | мм | 665 | 1540 |
| Скорость быстрого хода по оси Z | м/мин | 15 | 15 |
| Диаметр и шаг ШВП по оси Z | мм | 40x10 | 40x10 |
| Крутящий момент двигателя по оси Z | Нм | 22 | 22 |
СОЖ и гидравлика
| Технические характеристики | LT-30/630 | LT-30/1500 | |
| Емкость бака СОЖ | л | 170 | 250 |
| Производительность гидравлического насоса | л/мин | 14 | 14 |
| Емкость гидравлического бака | л | 45 | 45 |
| Давление в системе | кг/кв см | 30 | 30 |
Габариты
| Технические характеристики | LT-30/630 | LT-30/1500 | |
| Габаритные размеры станка (ДхШхВ) | мм | 3475x1875x1980 | 4560x1875x1980 |
| Вес станка | кг | 5500 | 7500 |
