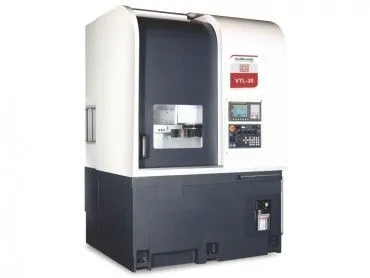

Вертикальный токарный обрабатывающий центр ACE VTL-30 M
Вертикальный токарный центр с функцией фрезерования.
Производитель:
ACE
| Технические характеристики | Значение | |
| Макс. устанавливаемый диаметр над станиной | мм | 800 |
| Макс. диаметр обработки | мм | 425 |
| Макс. длина обработки | мм | 615 |
| Типоразмер присоединительного конца главного шпинделя | A2-8 | |
| Внутренний диаметр переднего подшипника | мм | 120 |
| Макс. частота вращения главного шпинделя | об/мин | 2.500 |
| Мощность шпинделя | кВт | 22 |
| Размер патрона | мм | 254/304/381 |
| Количество инструментов | 12 | |
| Макс. диаметр расточной оправки | мм | 40 |
| Сечение резцовой державки | мм | 25х25 |
| Тип крепления инструмента | VDI-40 | |
| Мощность приводного инструмента | кВт | 4,5 |
| Частота вращения приводного инструмента | об/мин | 4000 |
| Крутящий момент приводного инструмента | Нм | 22 |
Оси
| Технические характеристики | Значение | |
| Ход по оси X | мм | 300 |
| Скорость быстрого хода по оси X | мм | 20 |
| Диаметр и шаг ШВП по оси X | мм | 32х10 |
| Крутящий момент двигателя по оси X | Нм | 22 |
| Ход по оси Z | мм | 625 |
| Скорость быстрого хода по оси Z | м/мин | 20 |
| Диаметр и шаг ШВП по оси Z | мм | 40х10 |
| Крутящий момент двигателя по оси Z | Нм | 22 |
СОЖ и гидравлика
| Технические характеристики | Значение | |
| Емкость бака СОЖ | л | 260 |
| Производительность гидравлического насоса | л/мин | 14 |
| Емкость гидравлического бака | л | 45 |
| Давление в системе | кг/кв см | 30 |
Габариты
| Технические характеристики | Значение | |
| Габаритные размеры станка (ДхШхВ) | мм | 1840х2210х2950 |
| Вес станка | кг | 9000 |
