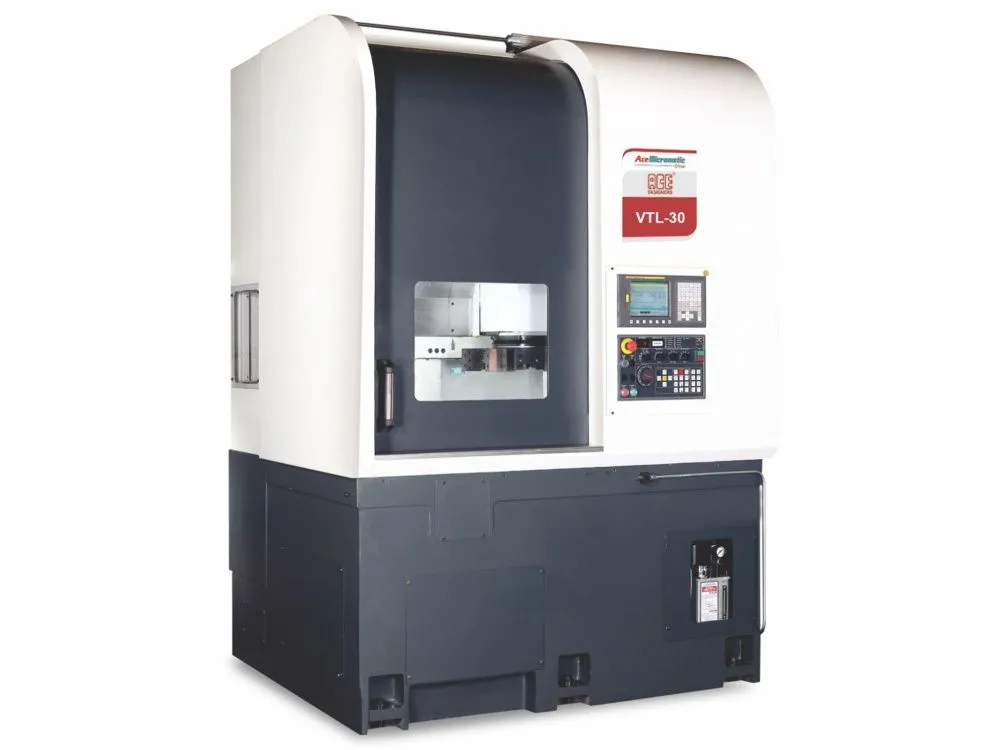

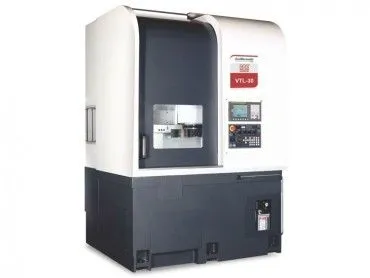

Вертикальный токарный обрабатывающий центр ACE VTL-30

Производитель: ACE
Технические характеристики VTL-30
Макс. устанавливаемый диаметр над станиной  мм  800
Макс. диаметр обработки  мм  500
Макс. длина обработки  мм  700
Типоразмер присоединительного конца главного шпинделя    A2-8
Внутренний диаметр переднего подшипника  мм  120
Макс. частота вращения главного шпинделя об/мин  2.500
Мощность шпинделя  кВт  22
Размер патрона  мм  254/304/381
Количество инструментов    8/12
Макс. диаметр расточной оправки  мм  50/40
Сечение резцовой державки  мм  25х25
Тип крепления инструмента    нет
Мощность приводного инструмента  кВт  нет
Частота вращения приводного инструмента  об/мин  нет
Крутящий момент приводного инструмента  Нм  нет

Оси

Технические характеристики VTL-30
Ход по оси X  мм  265
Скорость быстрого хода по оси X  м/мин  20
Диаметр и шаг ШВП по оси X  мм  32х10
Крутящий момент двигателя по оси X  Нм  22
Ход по оси Z  мм  700
Скорость быстрого хода по оси Z  м/мин  20
Диаметр и шаг ШВП по оси Z  мм  40х10
Крутящий момент двигателя по оси Z  Нм  22

СОЖ и гидравлика

Технические характеристики VTL-30
Емкость бака СОЖ л  260
Производительность гидравлического насоса  л/мин  14
Емкость гидравлического бака  л  45
Давление в системе  кг/кв см  30

Габариты

Технические характеристики  VTL-30
Габаритные размеры станка (ДхШхВ) мм  1840х2040х2900
Вес станка кг  9000
