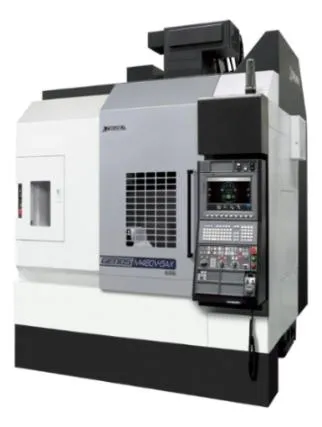

Обзор 5-ти осевого фрезерного обрабатывающего центра OKUMA GENOS M460V-5AX

Okuma GENOS M460V-5AX - 5-осевой обрабатывающий центр, который обеспечивает высочайшее качество по цене начального уровня. Оснащенный множеством аппаратных и программных решений для точных и продуктивных операций, станок выполняет даже самые сложные задачи.

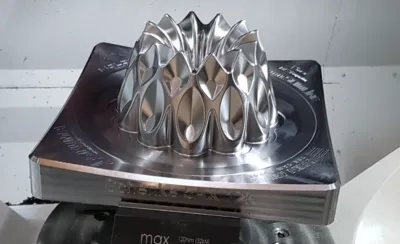

Фрезерный обрабатывающий центр Okuma GENOS M460V-5AX сочетает в себе высокое качество изготовления деталей с оптимальной экономикой. Способный обрабатывать детали диаметром 600 мм и высотой 400 мм с максимальным весом 300 кг, станок с ЧПУ подходит для различных применений. Новое поколение оснащается магазином инструментов емкостью 48 шт., что делает последнюю версию GENOS M460V-5AX самой универсальной моделью.

Высокопроизводительный шпиндель

Оснащенный шпинделем со скоростью 15 000 мин-1, станок обладает высокой производительностью для широкого спектра применений. Обеспечивая максимальную мощность 22 кВт и 199 Нм максимального крутящего момента, шпиндель легко обрабатывает даже самые требовательные материалы. Его пять комплектов подшипников смазываются масляным туманом и поэтому не требуют обслуживания. При оснащении станка функцией подачи СОЖ через шпиндель, к нему добавляется ливневое охлаждение СОЖ. Потребители получают трехлетнюю гарантию на шпиндель, которая не ограничивается количеством смен или часов работы.

Создан для точности

Станок гарантирует строгие производственные допуски и высокую точность. Для эффективного и точного измерения, обрабатывающий центр оснащен сенсорным датчиком. Оси X, Y и Z оснащаются абсолютными линейками. В дополнение к механическим свойствам машины, пакеты ПО Intelligent Navy, Machining Navy для уменьшения вибрации, 5-осевой автоматической системы компенсации геометрических ошибок, улучшают точностные параметры станка, поэтому точность GENOS M460V-5AX достигает точности позиционирования 2 мкм в осях X, Y и Z.

Наибольшая жесткость

Чугунная двухколонная станина является самой прочной и проверенной в своем классе. При весе в общей сложности 8 300 кг он обеспечивает чрезвычайно устойчивую основу. Благодаря более чем 10 000 станков, установленных по всему миру, база доказывает свою надежность. Стоить выделить отдельно двухсторонний опорно-поворотный стол NC, как самый жесткий в своем классе.

Термостойкий

Для обеспечения максимальной точности 5-осевой обрабатывающий центр оснащен системой Okuma Thermo-Friendly. Она включает в себя симметричную коробчатую двухколонную конструкцию из чугуна. Для устранения негативного влияния охлаждающей жидкости и жара от горячей стружки, машина имеет конструкцию с термоэкранированием. Кроме того, пять датчиков температуры в станке и три датчика в шпинделе измеряют изменения температуры и обеспечивают активную компенсацию тепловой деформации.

Спецификация

Наименование	Ед. изм.	GENOS M460V-5AX
Перемещения
Величина перемещений по оси X/Y/Z	мм	762/460/460
Величина перемещений по оси A	градус	+20 ... -110
Величина перемещений по оси C	градус	360
Расстояние от поверхности стола до торца шпинделя	мм	100 ... 560
Стол
Размеры рабочей поверхности стола	мм	Ø 400
Макс. размер заготовки	мм	Ø 600 x h400
Расстояние от пола до рабочей поверхности стола	мм	1050
Допускаемая нагрузка на стол	кг	300
Шпиндель
Частота вращения шпинделя (регулируется бесступенчато)	об/мин	15000
Присоединительный конус шпинделя	тип	7/24 № 40
Подачи
Ускоренные перемещения (X/Y/Z)	м/мин	40/40/32
Ускоренные перемещения (A-C)	градус/мин	A:14400 C: 18000
Скорость подачи при резании (	мм/мин	X-Y-Z: 32000
Мощность
Мощность на шпинделе, (кратковременная/постоянная)	кВт	22/18.5
Инструментальный магазин
Присоединительный конус вспомогательного инструмента	тип	MAS BT 40
Емкость инструментального магазина	ед.	32
Макс. Ø инструмента (при наличии соседних)	мм	Ø 90
Макс. Ø инструмента (при отсутствии соседних)	мм	Ø 125
Максимальная длина инструмента	мм	240
Максимальный вес инструмента	кг	8
Система ЧПУ
Система ЧПУ	тип	OSP-P300MA-H
Габариты станка
Высота	мм	2946
Габариты Ш х Г	мм	2160 х 2810
Вес станка	кг	7700

Каталог Okuma Genos M460V-5AX

Подробное описание оборудования, опции, стоимость и условия доставке уточняйте в отделе металлорежущего оборудования: + 7(812) 670 70 26 или по адресу электронной почты marketing@pumorinw.ru
