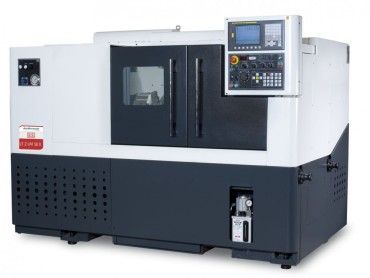

Горизонтальный токарный обрабатывающий центр LT-2 LM 500

Производитель: ACE
Технические характеристики Значение
Диаметр, устанавливаемый над станиной  мм  550
Диаметр, устанавливаемый над суппортом  мм  225
Максимальный обрабатываемый диаметр  мм  320/ 550
Типоразмер присоединительного конца главного шпинделя    A2-6/ A2-6 Big bore/ A2-8
Максимальный обрабатываемый пруток  мм 51/ 64/ 74/ 76

Шпиндель

Технические характеристики Значение
Диаметр сквозного отверстия главного шпинделя  мм 63/ 74/ 86
Внутренний диаметр переднего подшипника  мм 100/ 110/ 120
Диапазон частоты вращения главного шпинделя  мм 320/ 550
Типоразмер присоединительного конца главного шпинделя  об/мин 3500
Двигатель шпинделя Power (15/ 30 мин.)  кВт 15
Мощность двигателя шпинделя (постоянно)  кВт 11

Инструмент

Технические характеристики Значение
Размер патрона  мм  210/ 254
Гидроцилиндр    S-1552/ VNK 150/67/ S-1875/ S-1877
Револьверная голова    BTP-80/ BTP-100
Максимальный диаметр расточной оправки  мм  40/ 32
Сечение резцовой державки  мм 25х25/ 20х20

Оси

Технические характеристики Значение
Ход по оси X  мм  275
Скорость быстрого хода по оси X  м/мин  30
Диаметр и шаг ШВП по оси X  мм  32х10
Крутящий момент двигателя по оси X  Нм  7
Ход по оси Z  мм  540
Скорость быстрого хода по оси Z  м/мин  30
Диаметр и шаг ШВП по оси Z  мм  32х10
Крутящий момент двигателя по оси Z  Нм  7

Пиноль и задняя бабка

Технические характеристики Значение
Диаметр пиноли задней бабки  мм  80
Перемещение пиноли задней бабки  мм  100
Осевое усилие задней бабки (макс.)  кгс  500
Тип вращающегося центра задней бабки   Удлиненный
Конус пиноли   MT-4

СОЖ и гидравлика

Технические характеристики Значение
Емкость бака СОЖ л  110
Производительность гидравлического насоса  л/мин  14
Емкость гидравлического бака  л  45
Давление в системе  кг/кв см  30

Габариты

Технические характеристики Значение
Габаритные размеры станка (ДхШхВ) мм  2430х1850х1800
Вес станка кг  4000
