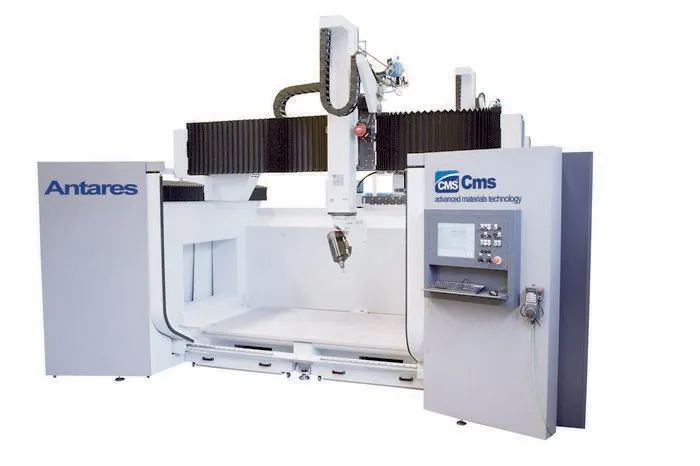

Станок для обработки композитных материалов серии Antares
Обрабатывающие центры портального типа моделей Antares предназначены для высокоскоростной 3-х или 5-ти осевой обработки цветных металлов, композитных материалов, эпоксидных и полиуретановых смол, углепластиков, древесины и материалов, имеющих сотовую структуру.
Производитель:
CMS Industries
Высокие динамические параметры станков обеспечены применением жесткой портальной конструкции, современными высокомоментными сдвоенными осевыми приводами и низкой инерционностью подвижных узлов. Моделирование узлов станков посредством метода конечных элементов «FEM» и оптимизация их компоновки позволили достичь наилучшего соотношения размеров рабочей зоны к занимаемой производственной площади. Технологические возможности станков могут быть расширены за счет оснащения дополнительным оборудованием: паллетными столами, дополнительным порталом, вакуумным зажимным приспособлением, устройством для пакетной обработки листов и др.
|
Наименование |
Ед. измерения |
Antares |
| ПЕРЕМЕЩЕНИЯ | ||
| Диапазон перемещений по осям X/Y/Z | мм | 2600/1500/1200 |
| Скорость перемещений по осям X/Y/Z | м/мин | 80/80/70 |
| Диапазон угловых перемещений шпинделя по А-оси | град. | ±120° |
| Диапазон угловых перемещений шпинделя по С-оси | град. | ±270° |
| Скорость поворота по А- и С-оси | град/мин | 9000 |
| ШПИНДЕЛЬ | ||
| Частота вращения | об./мин | 0-40 000 |
| Мощность привода | кВт | 12-15 |
| Типоразмер посадочного конуса | HSK-63F | |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | ||
| Кол-во инструментальных позиций | шт. | 8-16 |
| Вес инструментального блока | кг. | 3 |
| Диаметр инструмента при пустых смежных ячейках | мм | Ø220 |
| Диаметр инструмента при занятых смежных ячейках | мм | Ø70 |
| СИСТЕМА ЧПУ | ||
| Система ЧПУ | Тип | Siemens, Fanuc, Heidenhain |
